自動化技術的進步帶動了工業設備的更新?lián)Q代。除了液柱式壓力計、彈性式壓力表外，工業設備中采用更多的是可將壓力轉換成電信號的壓力變送器和傳感器。杭州燁立科技有限公司是國產壓力傳感器的廠家，品質保證價格實惠。壓力傳感器是工業實踐中最為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。

壓力變送器工作原理
（1）壓力變送器/壓力傳感器的主要工作：把壓力信號傳動電子設備，進而在計算機顯示壓力。
（2）壓力變送器壓力傳感器的工作原理：將水壓這種壓力的力學信號轉變成電流（4-20mA）電子信號。壓力和電壓或是電流大小成線性關系，一般是正比關系。所以變送器輸出的電壓或是電流隨壓力增大而增大。
（3）壓力變送器的被測介質的兩種壓力通入高、低兩壓力室，低壓室壓力采用大氣壓或是真空，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個容器。黨兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。

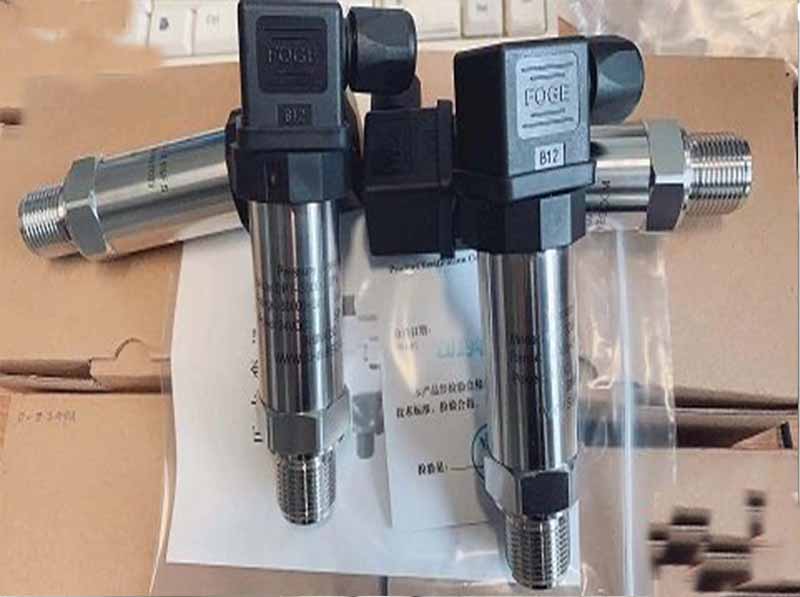

WMB-HS壓力傳感器實物圖

壓力變送器3351選型參考：

3351AP
	4	0-6～40 Kpa
	5	0-40～250 Kpa
	6	0-0.16～1 Mpa
	7	0-0.4～2.5 Mpa
	8	0-1.6～10 Mpa
		代號	功能
		N	非智能型（4-20mA輸出）
		S	智能型（HART協議）
			代號	結構材料
				法蘭接頭	排氣/排液閥	隔離膜片	灌充液體
			J1	316不銹鋼	316不銹鋼	316不銹鋼	硅油
			J2	316不銹鋼	316不銹鋼	哈氏合金C
			J3	316不銹鋼	316不銹鋼	蒙乃爾
			J4	316不銹鋼	316不銹鋼	鉭
			J5	哈氏合金C	哈氏合金C	哈氏合金C
			J6	哈氏合金C	哈氏合金C	鉭
			J7	蒙乃爾	蒙乃爾	蒙乃爾
				代號	附加功能
				M1	0-100%線性指示表
				M3	LCD數字顯示器
				B1	管裝彎支架安裝板
				B2	板裝彎支架安裝板
				B3	管裝平支架安裝板
				C0	1/2-14NPT錐管陰螺紋接頭
				C1	1/2-14NPT引壓接頭后部焊接引壓管Ф14
				C2	丁字形螺紋接頭M20×1.5
				D	隔爆型 d II BT4
				i	本安型ia II CT6
3351AP	6	S	J2	M3B1C0	←選型舉例
