      插入式電磁流量計_電磁水流量計_插入式電磁流量計廠家

      來源: 燁立工控作者: 小楊點擊數: 時間:2025-02-14
      插入式電磁流量計的結構及外形尺寸
      (1)電磁流量計傳感器的結構及外形尺寸
      傳感器主要由檢測探頭,安裝法蘭和接線盒(對分體式安裝)等組成。傳感器外形為一帶安裝法蘭的圓柱體,柱腔內裝有用于激勵電磁場的勵磁線圈,導磁鐵芯和兩個與流體接觸的電極。

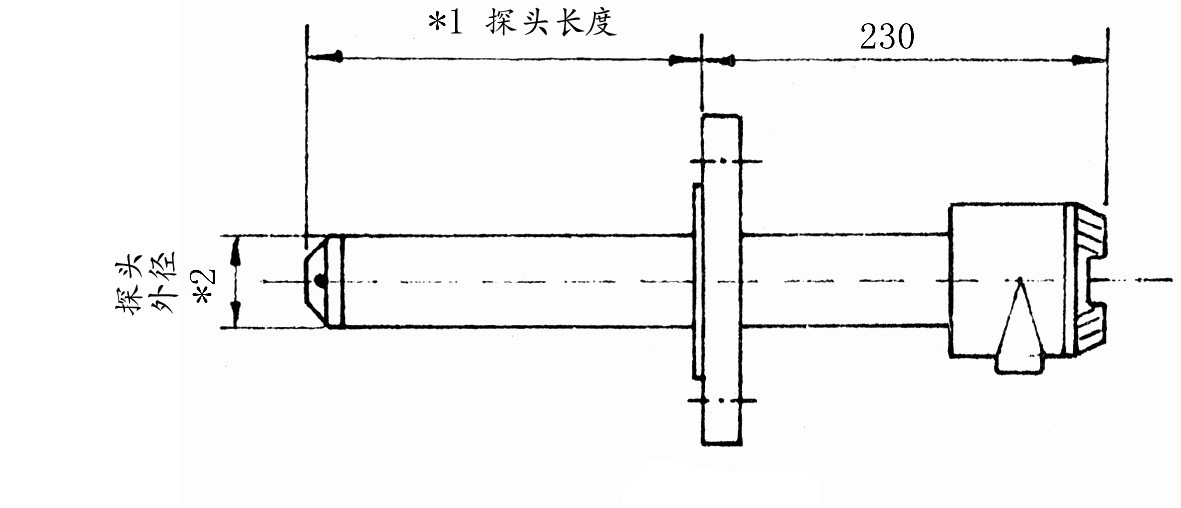

      插入式電磁流量計外形尺寸

      傳感器和轉換器的連接方式分一體式和分體式,上圖為分體式,轉換器和傳感器安裝在一起為一體式,傳感器的尺寸見下表1。

      (2)電磁流量計的選用
      傳感器形式的選用,可根據現場條件選擇。如傳感器可能或長期浸于水中,可選用潛水式,一般情況下可選用分體式。如果環境、位置較好,可選用一體式。如需在線拆裝或需清洗電極的場合,可選用帶壓拆裝式。下表1為各型號傳感器的尺寸和使用場合。
      表1傳感器的尺寸和選用
      型 號
      (按探頭長度分)
      使用鋼管口徑 使用水泥管口徑 安裝方式 可否帶壓拆裝 防護等級 探頭外徑
      YLCDL120 100~300 法蘭連接 不能 IP65或IP68 40
      YLCDL240 400~1000 300~500 法蘭連接 不能 IP65或IP68 40
      YLCDL360 800~2000 500~1000 法蘭連接 不能 IP65或IP68 40
      YLCDL480 200~1600 1000~2000
      200~300
      法蘭連接
      法蘭連接帶閥門
      不能
      IP65或IP68
      IP68
      40
      YLCDL600 400~2000 300~1000 法蘭連接帶閥門 IP68 40

      注:
      杭州燁立科技有限公司專業生產插入式電磁流量計的實力廠家,"燁立工控" 電磁流量計品牌保障。小編建議你選擇杭州燁立科技有限公司電磁流量計!

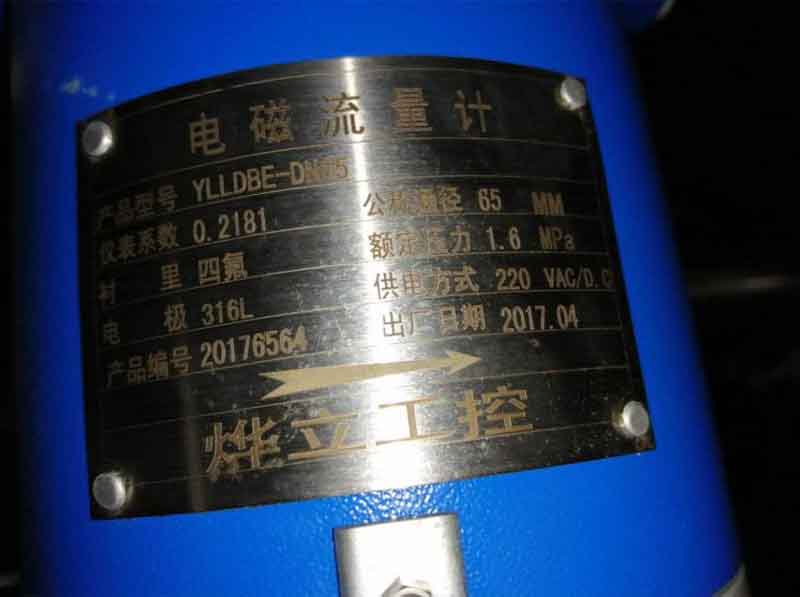

      燁立工控電磁流量計標牌

      插入式電磁流量計特點:
      插入式電磁流量計在大管道流量檢測中,具有絕對的安裝優勢與價格優勢。
      • 轉換器采用優化設計,結構緊密,容易電氣安裝,轉換器和傳感器具有互換性,可自由變更測量范圍(0.5m/s~10m/s)。
      • 轉換器和傳感器具有兩種防護等級及安裝方式,有適用于潛水安裝的IP68等級。
      • 適用于水、污水、酸、強堿等導電率在5μs/cm以上的液體流量檢測,特別適用于供排水管道的流量測量。
      • 流量的測量只與插入深度有關,故該流量計通用性廣、互換性強,一種型號就可適用于多種規格管道的流體測量要求。


      插入式電磁流量計測量系統的組成
      一套完整的YLCDL型插入式電磁水流量計測量系統由傳感器和智能轉換器兩部分組成,根據防護等級及參數設定形式不同分有傳感器與轉換器一體式安裝,傳感器與轉換器分離式安裝兩種形式。
      (1)一體式安裝是把傳感器和轉換器通過內部連線連接在一起,組成一整體,直接輸出與流量成線性關系的電流信號。這種方式在出廠時就已做好,并根據用戶要求,各參數已全部調整好。
      (2)分體式安裝是把傳感器和轉換器通過外部屏蔽電纜連接,由這兩部分組成一臺完整的電磁流量計。轉換器各參數可根據用戶的要求及工藝數據調整好各參數,這種方式可適用于潛水等場合。


      燁立電磁流量計選型參考

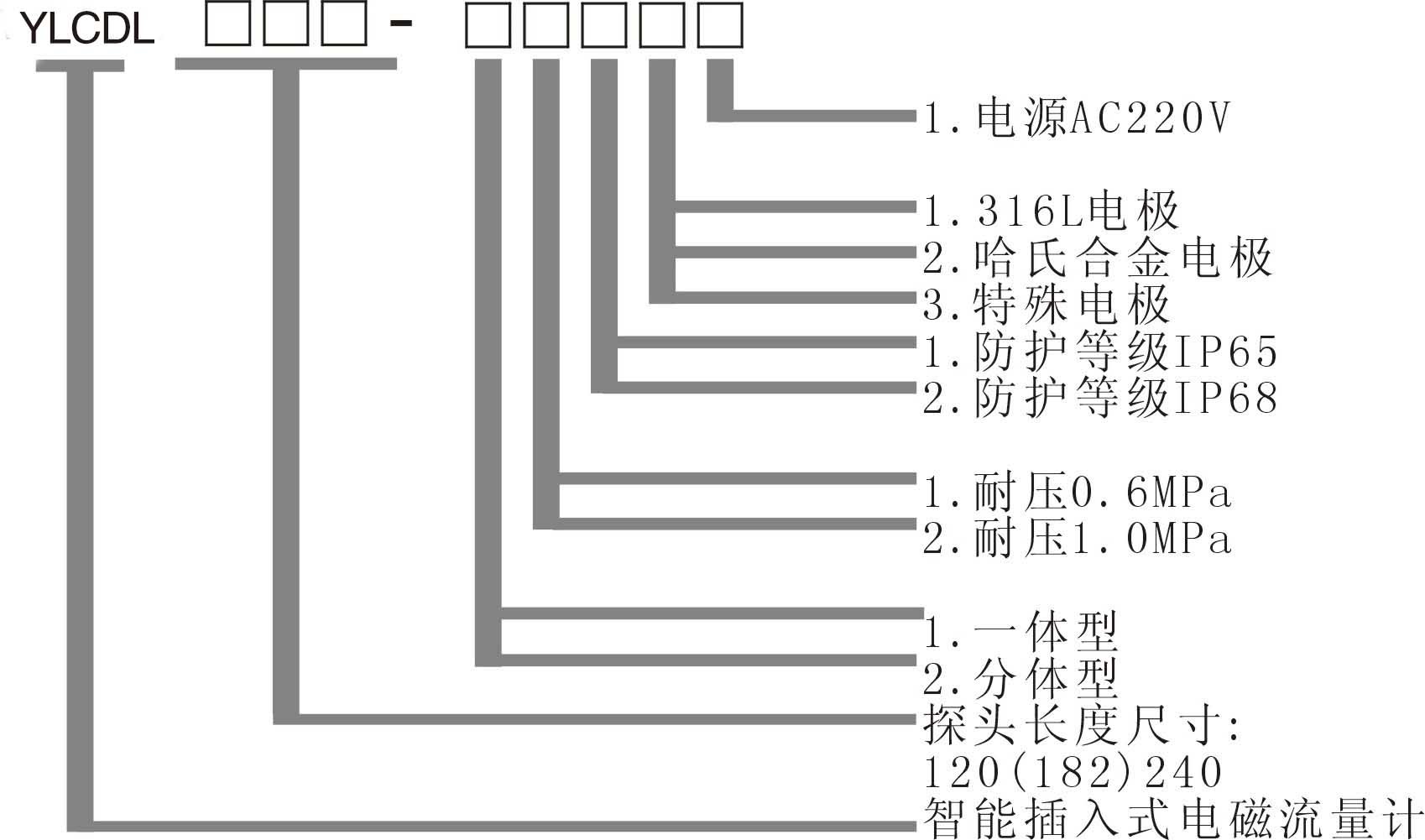

      燁立電磁流量計選型表
