超聲波液位計具有自動功率調整，溫度補償，抗干擾等功能。由于采用非接觸測量，被測介質幾乎不受控制，可廣泛應用于水環境、酸堿、泥漿、食品等多種環境。超聲波液位計是由微處理器控制的數字液位儀表。在測量中脈沖超聲波由傳感器發出，聲波經液體表面反射后被同一傳感器接收并轉換成電信號。

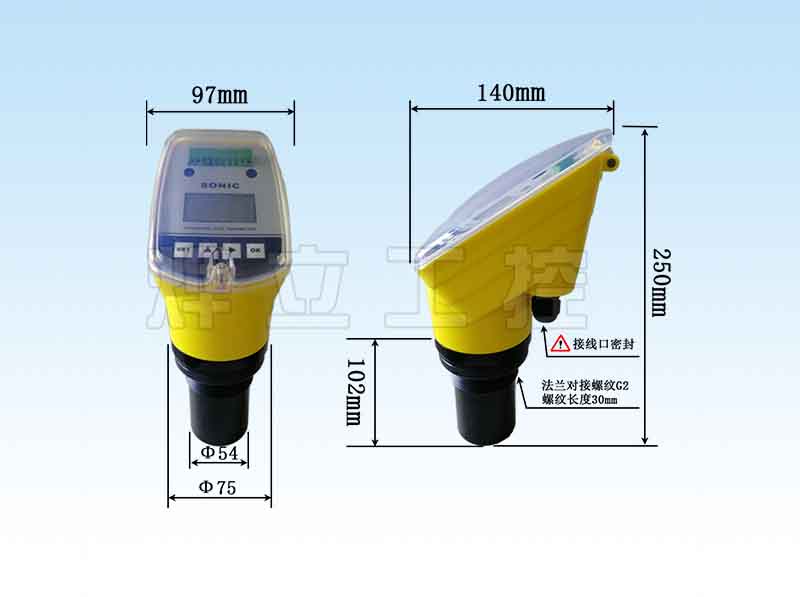

燁立國產超聲波液位計技術參數表

結 構	一體式	型號	YEH-HK型超聲波液位計
分辨率	1mm或者0.5%(選大者)	量程	0～15m(根據實測量程選定)
模擬輸出	4～20mA/500Ω負載	測量精度	0.3%(標準條件)
供電	二線制標配是24VDC 30mA，　　四線制標配是24VDC 120mA	顯示	液晶顯示液位或空間距離
繼電器輸出	(這是選配件)為4組	環境溫度	顯示儀表：-20～ 60℃；探頭：-20～ 80℃
防護等級	IP67	通信	可選485，232通信(MODBUS協議)
安裝探頭	根據量程和探頭的選型	防爆等級	Ex d(ia)ⅡBT4

Q：燁立YEH-KJ型超聲波液位計怎么接線？
(1) 兩線制儀表接線：請注意：不要與變頻器使用同一個DC24V電源，且電源負端接地良好。如有隔離器更佳。如圖一所示：
(2) 四線制儀表接線：打開后蓋即可看見超聲波液位計的接線板。如下圖二所示：

超聲波液位計接線

注：杭州燁立科技有限公司是國內超聲波液位計生產廠家，15年專注超聲波液位計的研發生產，一直秉誠為客戶提供好產品和好的服務方案為宗旨，如果你對以上產品感興趣或者有疑問，超聲波液位計購買請點擊聯系我們。燁立工控——你全程貼心的采購顧問。
