球罐的液位測量成為人們的難題，由于球罐體積龐大，高度一般人們無法到達不方便測量，若是球罐里的是揮發性的液體以及是有毒的氣體，那如果人們再去測量的話，更是有生命危險，因此球罐的測量讓人們傷透了腦筋。因此，一種新型的儀器儀表-球罐超聲波液位計/液位儀很好的解決了測量球罐水位高度的難題。

球罐外貼式超聲波液位計工作原理
該液位計以專用超聲波處理技術為系統內核，實現了超高速的數字信號處理功能。處理后的液位高度數值準確，無需CPU再作分析、比較、判斷。CPU獲取液位數值后，可送NVRAM存儲、送數碼顯示器顯示。此外儀表可輸出4～20mA標準信號或通過RS-485接口將測量結果輸出至計算機（或二次儀表）。

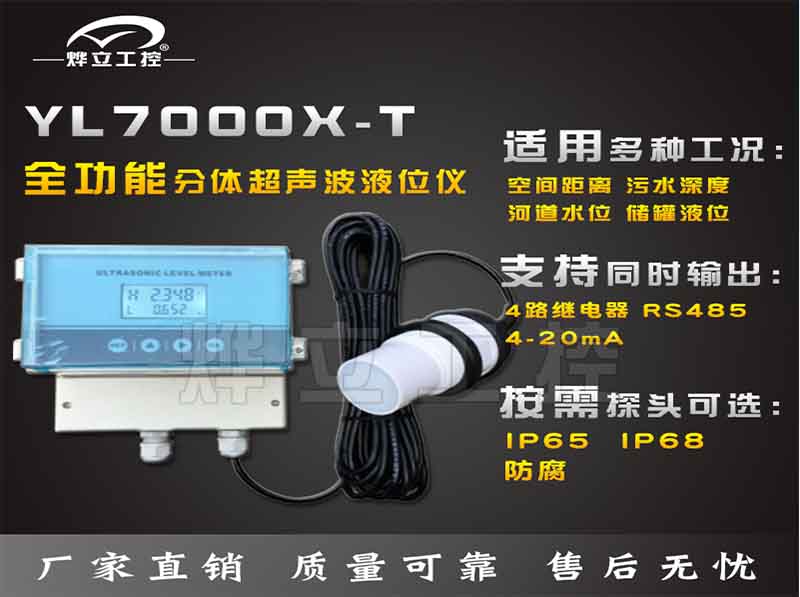

分體式超聲波液位計

球罐超聲波液位計性能參數
量程規格：3m、5m、10m、20m、30m
顯示分辨率：1mm
短時間重復性：1mm
測量誤差：±1‰FS（罐壁過厚、壓力溫度不穩可能影響精度）
遷移量：±10 m
電流輸出：4～20mA，zui大負載750Ω
通信：RS-485、紅外接口
液位計主機使用環境溫度：-30℃～+70℃
超聲波探頭使用環境溫度:-50℃～+100℃，（可根據客戶需要提供寬溫探頭）
使用環境濕度：15%～100%RH
防爆標志：ExdⅡCT6
外殼防護：IP65
液位顯示：6位OLED顯示（單位：m）
盲區：超聲波液位計存在測量盲區。

球罐超聲波液位計選型圖譜表

YL-2000
	A	不防爆
	B	防爆
	T	特殊介質專用
		3	3米量程
		5	5米量程
		10	10米量程
		20	20米量程
		30	30米量程
			S	普通型（單探頭：超聲波傳感器）
			D	自校準型（雙探頭：超聲波傳感器）
備注	專用表用于測量特殊介質，并可用于防爆場所；

例如： YL-2000B -10-S 為10米量程單探頭防爆型超聲波液位計

球罐超聲波液位計維護與安裝

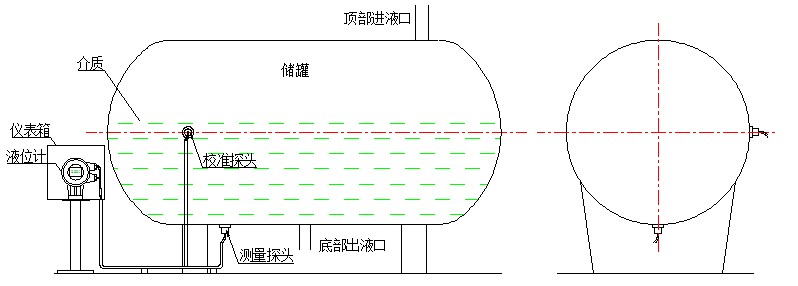

臥罐的安裝要求及示意圖

（1）液位計探頭安裝位置選擇的原則為：探頭盡量遠離進、出液口（特別是要遠離進液口、越遠越好）；

1、普通型為單探頭測量（測量探頭安裝于罐體底部）；自校準型為雙探頭測量（測量探頭安裝于罐體底部、校準探頭安裝于罐直徑方向處）；

2、液位計的測量探頭應盡量安裝于罐體的zui低點處；液位計的校準探頭，應安裝于罐直徑方向的中心處（兩者應不在一直線上）；

3、罐體外表面有保溫層的，應該留出探頭的安裝空間；去掉保溫層的尺寸不應小于200x200mm；

4、液位計的探頭線長度為8米；因此應保證探頭與儀表箱之間的距離合適；

球罐的安裝要求及示意圖

球罐的安裝要求及示意圖

（2）液位計探頭安裝位置選擇的原則為：探頭盡量遠離進、出液口（特別是要遠離進液口、越遠越好）；

1、普通型為單探頭測量（測量探頭安裝于罐體底部）；自校準型為雙探頭測量（測量探頭安裝于罐體底部、校準探頭安裝于罐赤道方向處）；

2、液位計的測量探頭，應安裝于罐底部靠近人孔處；液位計的校準探頭，應安裝于球罐赤道方向處（應靠近旋梯）；

3、罐體外表面有保溫層的，應該留出探頭的安裝空間；去掉保溫層的尺寸不應小于200×200mm；

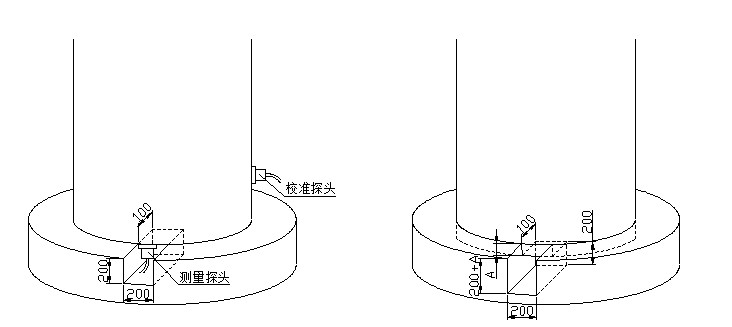

C 立式罐安裝要求及示意圖

立式罐安裝要求及示意圖

（3）在立式罐安裝液位計，底座一般為水泥底座；請在底座預留探頭安裝空間（推薦尺寸為200x200mm）；
1、液位計探頭安裝位置選擇的原則為：探頭盡量遠離進、出液口（特別是要遠離進液口、越遠越好）；
2、普通型為單探頭測量（測量探頭安裝于罐體底部）；自校準型為雙探頭測量（測量探頭安裝于罐體底部、校準探頭安裝于罐體側壁）；校準探頭離地面的高度應在0.5～1米；
