      超聲波物位計_無線超聲波液位計_管道超聲波液位計

      來源: 燁立工控作者: 小楊點擊數: 時間:2025-02-14
      GPRS超聲波無線遠傳液位計通過主機內置的無線模塊RS485接口和儀表連接,構成數據透?jìng)鳌⑥D(zhuǎn)發單元;無線液位計接收端則負責數據的顯示、設置,并提供模擬量和開關量信號輸出給其他設備。GPRS無線遠傳超聲波液位計可應用到如下場合:野外無人值守站、工業監測與控制、遠程抄表系統、中小河流域監控、山洪預警、災區監控等。

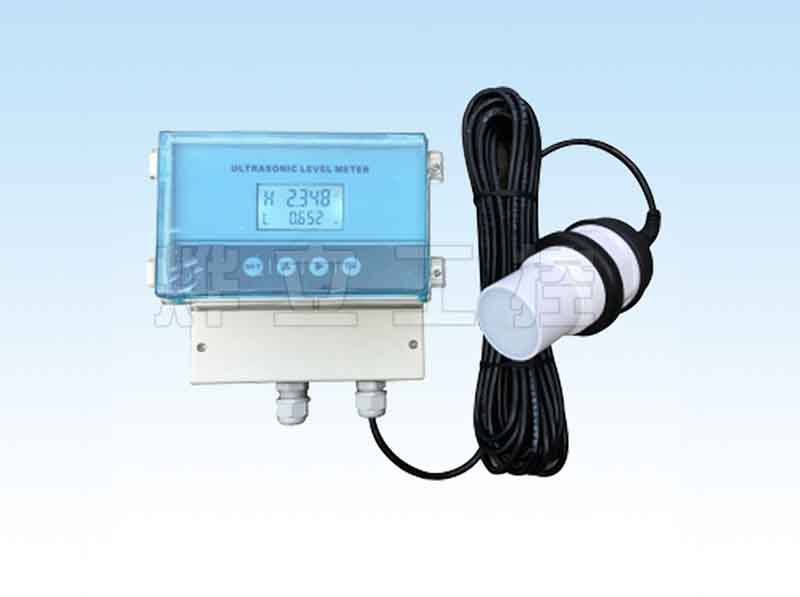

      無線分體式超聲波液位計

      無線超聲波液位計技術參數:
      量    程 0-70米 測量精度 0.5%-1.0%
      分辨率 3mm或0.1%(取大者) 顯    示 中文液晶顯示
      模擬輸出 4-20mA/510Ω負載 環境溫度 顯示儀表-20~+60℃、探頭-20~+80℃
      通    信 可選485,232通信(廠家協議) 防護等級 顯示儀表IP65,探頭IP68
      探頭電纜 可達100米,標配10米 探頭安裝 根據量程和探頭的選型
      供    電 標配220V AC±15% 50Hz,可選24VDC 120mA,定做12VDC或電池供電
      繼電器輸出 (可選配)單通道為2組,雙通道是4組AC 250V/8A或DC 30V/5A 狀態可編程
      產品功耗

      分體式用24V電源供電,不帶繼電器功耗是100mA,帶一個繼電器是要120mA,2路繼電器145mA,3路繼電器要170mA,4路繼電器要190mA,具體功率如下:

      無繼電器是 24×100mA=2.4W;
      1 路繼電器是 24×120mA=2.9W;2 路繼電器是 24×145mA=3.5W;
      3 路繼電器是 24×170mA=4.1W;4 路繼電器是 24×190mA=4.6W;

      無線超聲波液位計應用條件:
      (1)現場移動或者聯通的手機信號必須良好。使用移動或者聯通的手機卡的流量來傳輸數據。目前暫時不支持電信的手機卡。
      (2)現場測量條件滿足超聲波液位計/超聲波物位計的測量。
      (3)安裝符合超聲波液位計測量條件。
      (4)GPRS無線超聲波物位計的主機能夠有良好的遮陽和防雨措施。
      (5)傳感器和主機之間的電纜做好保護,不會被磨損或者弄壞。

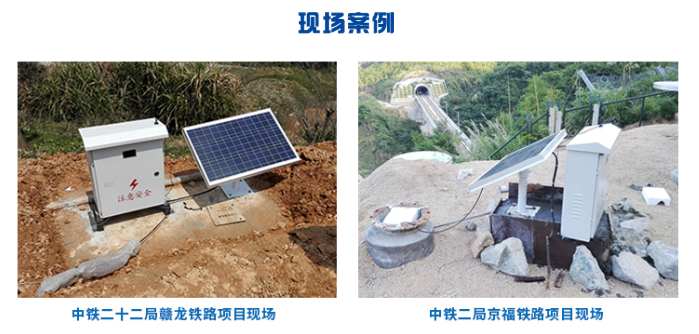

      無線遠傳超聲波液位計使用案例

      管道式超聲波流量計以速度差法為原理,測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術,儀表計量準確、運行可靠、更適于工業現場的需求。轉換器形式有:壁掛式、盤裝式、一體式;傳感器形式有:插入式、管段式、外夾式。

      管道超聲波液位計技術參數



      插入式超聲波流量計

      管段式超聲波流量計

      外夾式超聲波流量計

      管徑范圍

      DN80-4000

      DN20-2000

      DN20-4000

      流速范圍(m/s)

      0.01~12

      準確度(%)

      單聲道

      雙聲道

      三聲道

      單聲道

      雙聲道

      三聲道

      1.0

      1.0

      1.0

      0.5

      1.0(校正0.5)

      0.5

      0.5

      測量介質

      飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體

      管道材質

      金屬(如碳鋼、鑄鐵、不銹鋼、鋁等)非金屬材質(如PVC,有機玻璃等)

      管襯材質

      玻璃鋼、沙漿、橡膠等

      信號輸出

      1、4-20mA:阻抗小于800Ω,光電隔離,準確度0.1%。

      2、累計脈沖輸出:光電隔離,無源開路輸出,傳輸距離小于500m。

      3、RS-485:光電隔離,波特率可選擇,傳輸距離大于1.6Km.

      4、打印機:RS-232串口模式。打印機為選配件。

      5、M-BUS.

      鍵 盤

      2×8漢字鍵盤

      顯示器

      2×10漢字顯示或英文顯示

      測量功能

      顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。

      數據存貯

      可存貯前720小時,前365天,前36個月和前十年的測量數據,包括瞬時流量、累計流量、斷電時間等。

      環境溫度

      轉換器:-10~45℃(特殊環境請說明)

      傳感器:-40~+60℃(常溫型)

              -40~+160℃(高溫型)

      傳感器材質

      不銹鋼和陶瓷

      不銹鋼和普通碳鋼

      常溫型為尼龍高溫型為合金鋁

      傳感器承壓能力

      管內部分壓力≤4.5MPa

      DN20~700mm≤2.5MPa

      DN800~2000mm≤1.6MPa

      與管道內壓力無關建議不浸水工作

      傳感器防護等級

      IP68

      轉換器防護等級

      壁掛式轉換器:IP65  盤裝式轉換器:IP52  一體式轉換器:IP67

      防爆等級

      EXdⅡBT6

      傳感器電纜長度

      ≤ 500m

      ≤500m

      ≤300m

      傳感器電纜型號

      專用電纜SEYV-75-2(直徑7mm),越短越好,減少干擾,也可以加長到300m若長要加粗電纜

      工作電源

      AC220V, DC12~36V0.8A(可選)

      轉換器外形尺寸

       壁掛式:213×185×107mm 盤裝式:160×80×250mm 一體式:185×140×100mm

      傳感器外形尺寸

      220×ø20(桿部)×ø50(連接部)mm

      見管段傳感器數據表

      60×40×35mm

      轉換器重量

      壁掛式:1.2Kg  盤裝式:0.8Kg  一體式:1.4Kg

      傳感器重量

      0.7Kg/支

      見管段傳感器數據表

      0.2Kg/支

      熱量測量功能

      測量供熱量、熱損耗、入口溫度、出口溫度
