導波雷達液位計_棒式雷達液位計_雷達物位計的工作原理

來源：燁立工控作者：小楊點擊數：次時間：2025-02-14

導波雷達物位計的工作原理
雷達物位計是基于時間行程原理的測量?jī)x表，雷達波以光速運行；運行時間可以通過電子部件被轉換成物位信號。儀表測量參考點到物料表面的距離，探頭發出高頻脈沖并沿纜繩傳播，當脈沖電磁波遇到物料表面時反射回來被儀表內的接收器接收，并將時間信號轉化為物位信號。

導波雷達物位計按結構分類：
（1）棒式導波雷達液位計。桿式導波雷達液位計是我公司生產的采用微波技術來檢測液位的高科技產品，該儀表導播桿采用同軸設計，充分利用了微波具有很好穿透性、對惡劣環境及被測物料適應性強等特點，適用介質液體物位測量，特別是低介電常數的液體。
（2）纜式導波雷達液位計。纜式導波雷達液位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。

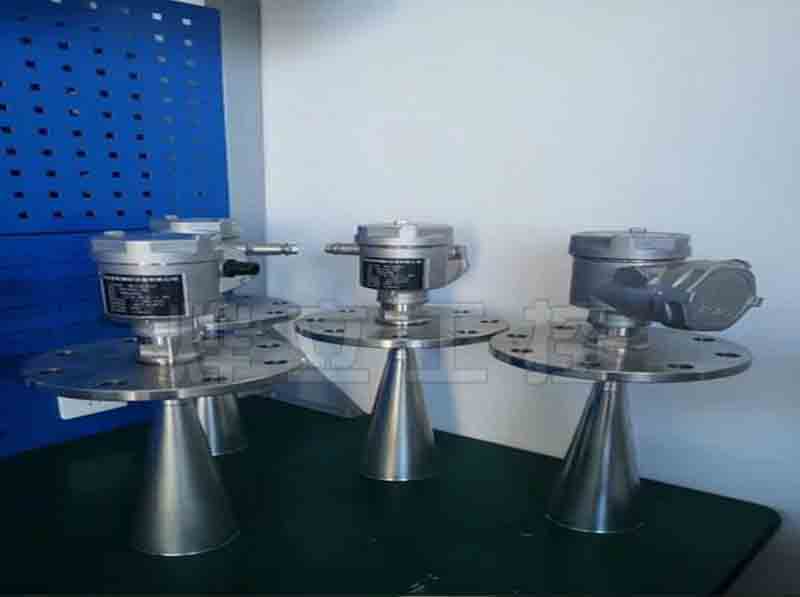

防爆雷達液位計實物圖

燁立導波雷達液位計主要技術參數

工作頻率	100MHZ-1.8GHZ	測量范圍	纜式：0-30m；桿式：0-6m
重復性	±5mm	采樣	回波采樣55 次/s
分辨率	1mm	響應速度	>0.5S（根據具體使用情況而定）
輸出電流	4-20mA	通訊接口	HART 通訊協議
精度	<0.3%	過程連接	G1-1/2A螺紋或法蘭
過程壓力	-1-40bar	環境條件	溫度-40℃～+80℃
電源	24VDC(±10%)	防爆等級	EXiaIICT6
紋波電壓	1Vpp	應 用	液體、固體顆粒
耗電量	max 22.5mA	電纜入口	2個M20×1.5
防護等級	IP67
