燁立電磁流量計型號YLDBE一體式由電磁流量傳感器和轉換器配套組成，基于電磁感應原理，對導電流體進行精確測量的流量?jī)x表。廣泛用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域，電磁式流量計用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糖漿、石灰乳、污水、雙氧水、啤酒、麥汁、各種飲料等導電液體介質的體積流量。

YLDBE電磁流量計主要技術參數

●公稱通徑系列DN(mm)                        管道式四氟襯里：                              10,15,20,25,32,40,50,65,80,100,125                 150,200,250,300,350,400.450,500,600 管道式橡膠襯里： 40，50，65，80，100，125，150，200，300 350，400，500，600，800，1000，1200 注：特殊規格可以定制 ● 流動方向 正，反，凈流量， 量程比：150：1 重復性誤差：測量值的±0.1% ● 精度等級：管道式：0.5級，1.0級 ● 被測介質溫度： 普通橡膠襯里：-20~+60℃ 高溫橡膠襯里：-20~+90℃ 聚四氟乙烯襯里：-30~+100℃ 高溫型乙烯襯里：-30~+180℃ ● 額定工作壓力： 管道式：DN10—DN65：≤2.5Mpa,   DN80—DN150：≤1.6Mpa,         DN200—DN1200：≤1.0Mpa ● 流量測量范圍： 流量測量范圍對流速度范圍是0.3—15m/s

● 電導率范圍： 被測流體電導率≥5μs/cm 大多數以水為成份的介質，其導電率在200-800μs/cm范圍內，均可選用電磁流量； ● 輸出電流及負載電阻： 4~20mA全隔離負載電阻＜750歐姆脈沖頻率0-1KHZ光電隔離OCT外接電源≤35V 導通時 集電極最大電流為25mA ● 電極材料： 含鉬不銹剛、鈦（Ti）、鉭（Ta）、哈氏合金（H）、鉑（Pt）或其他特殊電極材料 ● 防護等級： 潛水型： IP68，其他型 IP65 ● 供電電源： 85~265V，  45~63HZ ● 直管段長度： 管道式：上游≥5DN，下游≥2DN ● 連接方式： 流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB9119-88的規定。 ● 防暴標志：mdllBT4 ● 環境溫度： -25℃~+60℃ ● 相對溫度：5%~95% ● 消耗總功率：小于20W

Q：電磁流量計安裝規范有哪些？
A：電磁流量計的安裝方向沒有特別嚴格的要求，一般水平，垂直或者傾斜均可，不受限制。但必須提醒的是，為了保證管道內是充滿被測介質，也就是“滿管”狀態，建議最好是垂直安裝，流向自下而上，尤其是對于液固兩相的流體，必須垂直安裝。若現場只允許水平安裝，則必須保證兩電極在同一水平面，電極的軸線必須近似于水平方向，因?yàn)樘幱诘撞康碾姌O極易被沉積物覆蓋，頂部電極易被液體中偶爾存在的氣泡擦過，遮住電極表面，使輸出的信號有波動。

下面列舉電磁流量計在安裝方面需要注意的事項：
1、流量計的上游至少要有5DN的直管段，下游至少要有至少3DN的直管段，為了方便安裝和拆卸，可在流量計出廠時加裝管道伸縮節；
2、流體的流動方向和流量計殼體上的箭頭標注方向一致；
3、管道內如有負壓，會損壞流量計的內部襯里材料，需要特別注意，防止產生負壓。例如液體溫度高于室溫，關閉傳感器上下游截止閥停止運行后，流體冷卻收縮會形成負壓，應在傳感器附近裝有負壓防止閥；
4、流量計應盡可能遠離泵，閥門等設備，避免其對測量的干擾；
5、流量計應盡可能遠離射頻，強磁場，強震動等干擾源；
6、若測量管道有震動，在流量計的兩邊應有固定的支座；
7、測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應充分完成段的下游；同時測量混合相流體時，混合點與流量計之間的距離最少要有30DN的直管段；
8、為方便今后流量計的清洗和維護，應安裝旁通管道，并保證流量計前5DN后3DN的直管段；
9、安裝電磁流量計時，應注意均勻擰緊兩個法蘭，否則容易壓壞襯里材料，最好是用力矩扳手；
10、傳感器必須單獨接地，一般情況下接地電阻應在100歐以下，對于防爆產品和防雷擊要求的安裝情況，接地電阻應小于10歐。原則上，分體式流量計的接地應在傳感器一側，轉換器接地應在同一接地點；

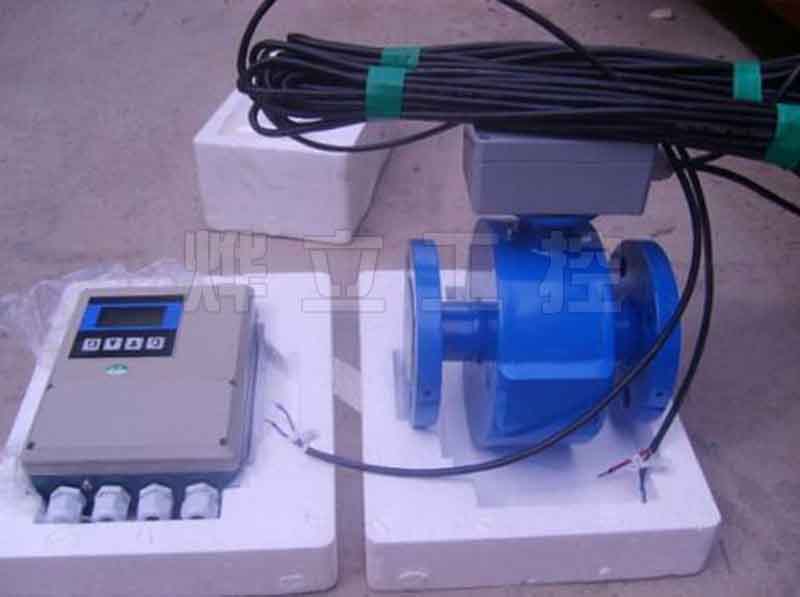

11、分體式電磁流量計轉換器一般安裝在傳感器附近或者配電室，需要注意的是，傳感器與轉換器連接是，為了避免干擾信號，信號電纜必須單獨穿在接地保護金屬管內，不能把信號和電源電纜混穿在同一金屬管內。
