YLTDS-100F壁掛式超聲波流量計

來源：燁立工控作者：小楊點擊數：次時間：2025-02-14

燁立是超聲波流量計生產廠家，專業生產：超聲波流量計，智能型超聲波流量計，手持式超聲波流量計，壁掛式超聲波流量計，管道式超聲波流量計，精度高，計量準。燁立科技的超聲波流量計報價實惠，可根據客戶需求訂做各種流量計。壁掛式超聲波流量計以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。

產品特點：
* 超聲波流量計壓鑄鋁外殼（固定式）
* 帶有標準的隔離RS-485接口，支持MODBUS
* 內置熱量測量/熱量計
* 內置批量/定量控制器
* 2路三線制PT100鉑電阻輸入電路
* 3路12位精度模擬4-20mA輸入
* 1路可編程模擬4-20mA輸出
* 2路可編程開關量輸出
* 可作為完善的流量/熱量RTU遠程終端

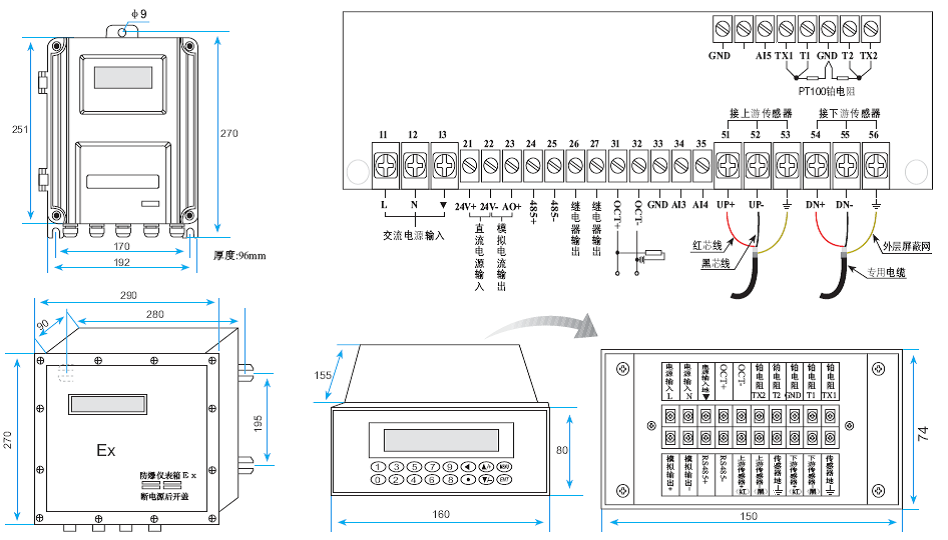

掛壁式超聲波流量計接線圖

超聲波流量計產品參數：

參數	手持式超聲波流量計				管段式超聲波流量計			外加式超聲波流量計
管徑范圍	DN80-4000				DN20-2000			DN20-4000
流速范圍（m/s）	0.01～12
準確度（%）	單聲道	雙聲道	三聲道	單聲道		雙聲道	三聲道		1.5
	1	1	0.5	1.0（校正0.5）		0.5	0.5
測量介質	飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體
管道材質	金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材質（如PVC,有機玻璃等）
管襯材質	玻璃鋼、沙漿、橡膠等
信號輸出	1、4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。 2、累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。 3、RS-485:光電隔離，波特率可選擇，傳輸距離大于1.6Km. 4、打印機：RS-232串口模式。打印機為選配件。 5、M-BUS.




鍵盤	2×8漢字鍵盤
顯示器	2×10漢字顯示或英文顯示
測量功能	顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。
數據存貯	可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。
環境溫度	轉換器：-10～45℃（特殊環境請說明）
	傳感器：-40～+60℃（常溫型）
	-40～+160℃(高溫型)
傳感器材質	不銹鋼和陶瓷				不銹鋼和普通碳鋼				常溫型為尼龍高溫型為合金鋁
傳感器承壓能力	管內部分壓力小于4.5MPa				DN20～700mm小于2.5MPa				與管道內壓力無關建議不浸水工作
					DN800～2000mm小于1.6MPa
傳感器防護等級	IP68
轉換器防護等級	壁掛式轉換器：IP65 　盤裝式轉換器：IP52 　一體式轉換器：IP67
防爆等級	EXdⅡBT6
傳感器電纜長度	< 500m				< 500m				< 300m
傳感器電纜型號	專用電纜SEYV-75-2(直徑7mm)，越短越好，減少干擾，也可以加長到300m若長要加粗電纜
工作電源	AC220V, DC12～36V 0.8A (可選)
轉換器外形尺寸	壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm
傳感器外形尺寸	220×ø20(桿部)×ø50（連接部)mm				見管段傳感器數據表				60×40×35mm
轉換器重量	壁掛式：1.2Kg　盤裝式：0.8Kg 　一體式：1.4Kg
傳感器重量	0.7Kg/支				見管段傳感器數據表				0.2Kg/支
熱量測量功能	測量供熱量、熱損耗、入口溫度、出口溫度

售后保障：
從本公司向用戶承諾，本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。
從儀表購買之日起開始計算，在質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有
缺陷的產品實行無條件免費維修或免費更換。
24小時售后服務電話：0571-86695413
售后服務承諾：
1、客戶的技術疑問，我們承諾在4個小時內處理完畢。
2、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。
3、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
