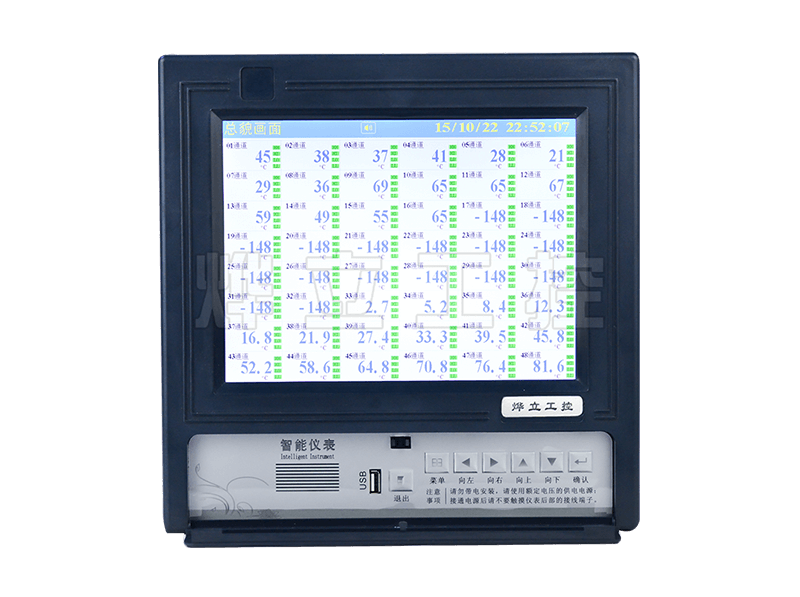

名稱：Y3100彩屏無紙記錄儀

市場一部：0571-28812826

市場二部：0571-28115181

市場三部：0571-28992602

瀏覽次數：次

天貓購買

阿里巴巴采購

0571-86695413

詳細說明：

　　衷心感謝您選購本公司智能無紙記錄儀，燁立是國內無紙記錄儀廠家排行榜領軍者，而且無紙記錄儀價格優惠，無紙記錄儀多少錢請聯系客服報價，量大從優！Y3100系列經典彩屏無紙記錄儀是以先進的32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表，儀表顯示信息量大、操作簡單、界面友好，功能強大等特點:可支持16路wan能輸入，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、可支持繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。

主要特點：
本無紙記錄儀是以先進的32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能無紙記錄儀，儀表顯示信息量大、操作簡單、界面友好
◆無筆、無紙記錄，日常維護工作量非常小，運行費用低
◆采用進口TFT5.7英寸320*240點陣圖形液晶顯示屏，高亮度LED背光永不黑屏，具有畫面清晰、性能穩定、色彩約麗、視角寬，使用壽命長等特點
◆采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號采集、記錄、顯示和12路報警
◆采用256M大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據
◆全隔離wan能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可
◆顯示工程量數據的數值范圍更寬，可顯示4位數值：-999~9999
◆可以組態顯示：工程位號、工程單位、流量累積
◆剪貼板的復制和粘貼功能方便用戶的參數設置

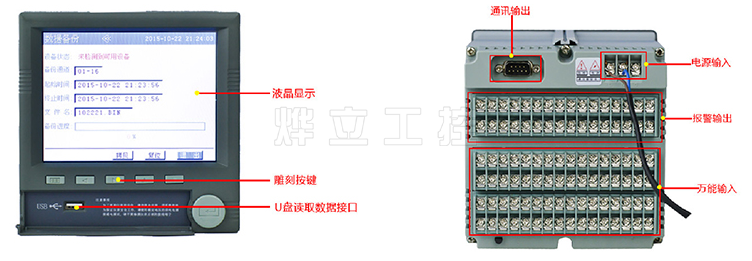

Y3100彩屏無紙記錄儀細節圖

◆12路繼電器報警輸出，具有閃光報警顯示，同時指示各路報警的下下限、下限、上限、上上限報警
◆16路溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償?shù)瘸Ｓ醚a(bǔ)償模型
◆支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求
◆配備標準USB接口，支持USB1.1、2.0優盤，歷史數據轉存快捷方便
◆標準串行通訊接口：RS485和RS232C支持Modbus-RTU協議
◆采用新型開關電源，能在交流電源85VAC~265VAC、45~65HZ范圍內正常工作
◆提供變送器+24VDC隔離配電，簡化了系統，節約了費用
◆儀表集成硬件實時時鐘，掉電情況下時鐘也能準確運行，更方便企業計量管理
◆全鋁密封外殼及內部屏蔽板，保證儀表在惡劣的環境中正常工作

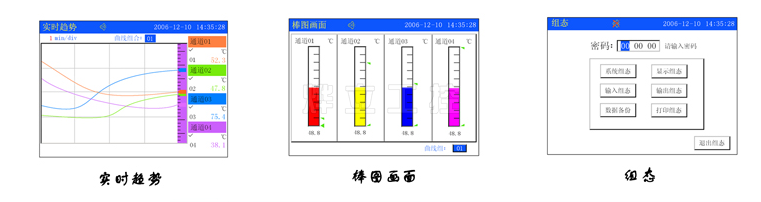

Y3100彩屏無紙記錄儀界面顯示

Y3100記錄儀配置參數：

產品名稱	彩屏智能無紙記錄儀	產品型號	Y3100系列
屏幕	5.7英寸TFT真彩色圖形液晶顯示屏、320*240點陣、LED背光	精度	實時顯示：±0.2%F.S.；曲線顯示：±0.5%F.S.；追憶精度：±0.2%F.S.
輸入規格	全隔離wan能輸入，1~16通道信號輸入，通道間全隔離，隔離電壓大于1000V	電壓輸入	0-5V、1-5V、0-20mV、0-100mV
電流輸入	0-10mA、4-20mA、0-20mA	電阻輸入	Res（0-400Ω）
熱電阻	PT100、Cu50、G53、Cul00、BA1、BA2	熱電偶	S、B、K、T、R、E、N、J、F1、F2
頻率輸入	頻率信號（PI）（頻率范圍：0-30000HZ）	隔離阻抗	20MΩ91000V
配電輸出	變送器配電+24VDC，zui多16路隔離或集成配電，配電≤30mA/路；	變送輸出	zui多支持8路通道的4-20mA標準電流變送輸出，負載能力750Ω（zui大）
報警輸出	zui大12路繼電器觸點輸出，觸點容量1A9250VAC/1A830VDC，zui大觸點容量可定制	通訊接口	RS232C或RS485，支持Modbus RTU協議
掉電保護	所有數據保存FLASH存儲器中，無需后備電池，確保歷史數據與組態參數不會因掉電丟失	供電電源	100-240VAC，50HZ交流電源供電或DC24V，DC12V直流電源供電
記錄保存	循環記錄、存儲年限10年以上	凈重	≤3.0Kg

Y3100記錄儀應用實例
（1）凍融設備專用記錄控制器：
控制器使用5.7寸高清TFT液品屏并設計行業專用界面，行業專業設置：控制器使用220V/34壽命長達10萬次繼電器冗余處理，分別用來控制加熱、液溫、制冷、風機、備用，實現精準控制，保障設備正常穩定運行；
（2）攪樣機專用記錄控制器：
控刺器擁有0.2級測量精度，采集外部P陽值4-20MA信號，溫度PT100信號，實時顯示記錄攪拌運行狀況，并且提供多路上限報警功能：當配電柜轉換開關打到自動位置時，記錄器可根據設定的時間，輸出斷開/閉合接點實現自動運行攪拌電機的功能實現零誤差權排。
