名稱：WMB3351雙法蘭遠傳壓力/壓差變送器

市場一部：0571-28812826

市場二部：0571-28115181

市場三部：0571-28992602

瀏覽次數：次

天貓購買

阿里巴巴采購

0571-86695413

詳細說明：

　　衷心感謝您選購本公司壓差變送器，燁立是專業差壓變送器生產廠家，而且差壓變送器價格優惠，差壓變送器報價請聯系客服，量大從優！WMB3351雙法蘭遠傳差壓/壓差變送器是我公司自行開發的多功能數字化智能儀表，在采用世界先進的、成熟的、可靠的電容傳感器技術基礎上，結合先進的單片計算機技術和傳感器數字轉換技術精心設計而成。

一、工作原理簡介

壓力或差壓產生的電容差經數字化信號轉換，變?yōu)轭l率信號送到微處理器，經過微處理器運算處理后作為一個電流控制信號送到電流控制電路，轉化為4-20mA模擬電流輸出。

二、WMB3351差壓變送器技術參數：

WMB3351數字化·智能遠傳法蘭壓力/差壓變送器
◆測量范圍：6kPa至1MPa一體化波紋座設計，減少溫度影響，提高抗過壓性

◆多種遠傳法蘭，多種過程連接方式
◆差壓、壓力、液位測量

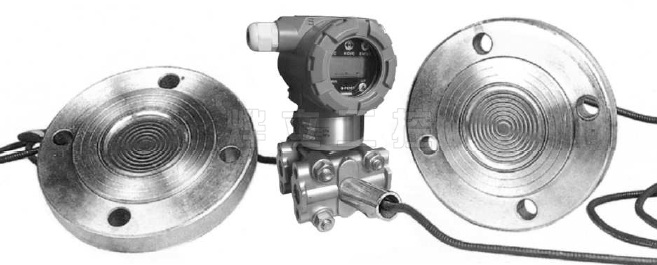

wmb3351雙法蘭差壓變送器

三、WMB3351差壓變送器的特點：
壓差變送器數字液晶顯示表頭能夠顯示壓力、溫度、電流三種物理量，及0-100%模擬指示，按鍵操作能方便地在無標準壓力源的情況下完成零點遷移、量程設定、阻尼設定等基本的參數設置，而且可以重新對變送器進行標定，極大地方便了現場調試。

性能參數

量程范圍	負壓壓差測量范圍：0 ~ 100Pa、-4MPa ~ 4MPa、0 ~ 25Mpa（可按需定制）壓力測量范圍：-100KPa ~ 40MPa（可按需定制）	壓力類型	表壓、差壓
供電輸出	4~20mA、4~20mA+HART協議（10.5V~36V，一般24V）	精度	±0.075%FS；±0.1%FS；±0.5%FS
零點溫漂	±0.25%FS/55℃	滿量程溫度影響	±0.5%FS/55℃
環境溫度	-30℃~80℃；帶液晶表頭-30℃~70℃	介質溫度	-40℃~104℃
儲存溫度	-40℃~85℃	絕緣電阻	≥100M Q/500VDC
儲存溫度	-40℃~85℃	絕緣電阻	（200MQ/250VDC）
防護等級	IP65	隔爆等級	Exd II BT6 Gb
靜壓范圍	16MPa、25MPa、40MPa	zui大過載	16MPa
長期穩定性	±0.2%FS/年	膜片材質	316L（316L噴四氟、哈C、但只適用法蘭平膜系列產品）
排氣/排液閥	316不銹鋼	O型圈	丁腈橡膠（與測量介質接觸）
灌充液	硅油	法蘭和夾塊	304不銹鋼
殼體材料	壓鑄鋁環氧樹脂涂層	電氣接口	M20×1.5內、NPT1/2內
工藝接口	M20×1.5（Male）帶焊管、304三閥組M20×1.5（Male）帶焊管	重量	3.5kg（不包含選件）
	NPT1/4（Female）、304三閥組NPT1/4（Female）、NPT1/2（Male）、NPT1/2（Female）
	G1/2（Male）帶焊管、G1/4（Male）

產品選型：

WMB3351雙法蘭遠傳壓力/壓差變送器配件選擇

舉例：WMB3351S-DP-4E（0～20kPa）B1H J8X C1 B3
表示差壓變送器產品型號：WMB3351S-DP，量程選擇:0～1kPa…40kPa，量程調節：0～20kPa，輸出: 4～20mA+HART協議，電氣連接：3351 殼體帶顯示（M20×1.5 內），工藝接口：M20×1.5（Male）帶焊管，安裝支架：管裝平支架
訂購提示：配件需要單獨選購，詳情聯系客服。

四、性能指標

◆振動影響：頻率為0~200Hz，任意方向上每個g為士0.05%上限值。

◆電源影響：小于標定量程的0.005%V

◆安裝位置影響：零點漂移不大于（0.25KPa），此誤差可通過校正消除，對量程無影響。

◆電磁場干擾/射頻干擾影響：按照SAMAPMC33.1，從20~1000MHz進行試驗，場強可高至30V/m。

◆結構規格：

→接觸介質的材料：

隔離膜片：316L不銹鋼，哈氏合金C-276，蒙乃爾合金或。（可選）排氣/排液閥：316不銹鋼，哈氏合金或蒙乃爾合金。

工藝法蘭和連接頭：316不銹鋼，哈氏合金或蒙乃爾合金。

接觸介質的0形環：氟橡膠、丁晴橡膠。（可選）
→灌充液：硅油一螺栓：碳鋼鍍鎘

→電子線路外殼：低銅鋁→0形密封圈：丁腈橡膠、氟橡膠。（可選）
→涂漆：聚氨脂

→工藝連接件：對于范圍代號3、4、5的變送器，其壓差變送器兩只法蘭的中心連接孔距為54mm，孔上為NPT1/4-18；對于代號6、7的變送器則為56mm和NPT1/4-18；對于代號8的變送器則為57.2mm和NPT1/4-18。對于范圍代號3、4、5的變送器，其兩只腰形法蘭連接頭上引壓孔為NPT1/2-14，法蘭連接頭可翻轉分別給出50mm、54mm、或58mm的中心距。

電氣連接件：具備現場在線測試端子。

重量：不包括選用件，AP、DP、GP和HP型重2.4公斤。
