超聲波液位儀_超聲波液位計換能器_燁立超聲波液位計
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-02-14

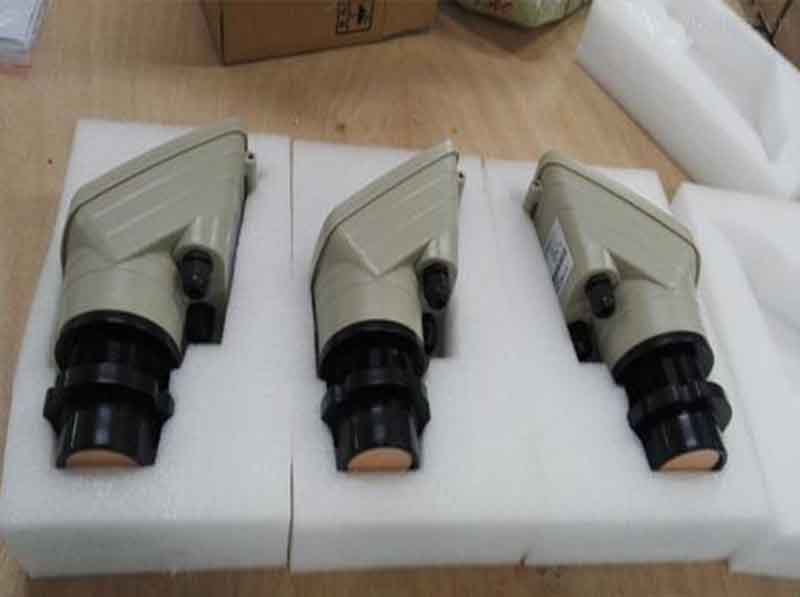

超聲波液位儀的探頭是產生超聲波和接收其回波的一種傳感器，由于其能將電能轉換成聲能，也能將聲能轉換成電能，所以又稱為超聲波液位儀換能器。超聲波是由高頻電脈沖激勵超聲探頭而產生的，反射回來的超聲能量又被探頭轉換為電壓信號。YEH-KJ-30D-F超聲波液位計換能器主要應用于超聲波液位計，監控，防撞，安防等。燁立超聲波液位計可廣泛用于制造、電力、冶金、建材、化工、糧食、倉儲、船舶、紡織、交通、勘探、食品加工等行業，既可測量液體物料，也可測量固體物料。
超聲波液位計換能器結構和作用
超聲波探頭換能器的結構主要由壓電陶瓷、匹配層、阻尼塊、保護膜、外殼和高頻電纜線等部分組成。
（1）壓電陶瓷：壓電陶瓷是探頭的核心元件，它的作用是發射和接收超聲波，其性能好壞直接影響到探頭的質量。陶瓷兩面敷有作為電極的銀層，目的是使供給陶瓷片的電壓均勻，陶瓷片上電極接火線引至電路，底面則接地線口與電路的公共點相接以便形成回路。
（2）高頻電纜線：超聲波液位計的探頭需要通過高頻電纜線與超聲波驅動電路板進行連接，這種專用的高頻電纜線具有屏蔽外部各種干擾噪聲等對超聲波探頭的驅動脈沖和回波信號干擾的作用。
（3）匹配層：超聲波液位計探頭的匹配層能夠在探頭與工作負載之間起到匹配聲阻抗的作用，可以有效拓寬探頭的工作頻帶，進一步提高超聲波分辨率和工作適應能力。
（4）阻尼塊：是由一些阻尼材料配置而成，粘附在壓電陶瓷后面，主要起到吸收壓電陶瓷背面的超聲波，以減少噪聲的作用?！ ?br />
（5）外殼：探頭的外殼體由塑料制成，主要有固定和保護整個探頭元件的作用。
（6）保護膜：保護膜必須滿足耐磨性能好、強度高、材質聲衰減小、透聲性能好、厚度合適的要求，以達到保護壓電陶瓷和電極，防止磨損和碰壞的作用。
超聲波液位計換能器技術參數
|
名稱 |
30m量程普通型換能器D型（分體式）
|
型號 |
YEH-KJ-30D-F
|
|
頻率 |
21KHz±1.5KHz
|
量程 |
1.0～30m
|
|
最小阻抗 |
700Ω±20％
|
電容量 |
11000pF±20％ @1KHz
|
|
靈敏度
|
帶載驅動電壓：560Vpp，距離0.6m，
回波幅度1000mV
|
工作電壓 |
峰值電壓＜1500VPP |
|
工作溫度 |
-40～+80℃
|
壓力 |
≤3公斤或者0.3MPa |
|
角度 |
(波束寬度)半功率角@-3dB:11°±2，
銳度角:27°±4
|
外殼材質 |
POM |
|
用途 |
超聲波液位計，監控，防撞，安防
|
安裝尺寸 |
吊裝螺紋M32×1.5，底裝螺紋G3
|
|
防護等級 |
IP68
|
重量
|
1860g±5％（線長：10米）
|
