      新聞動態

      超聲波物位計_超聲波流量計量程_超聲波定點液位測量

      來源: 燁立工控作者: 小楊點擊數: 時間:2025-02-14
      超聲波物位計和超聲波流量計的區別?
      1)工作原理不同:

      a)超聲波物位計多用于連續性測量,主要利用聲波碰到液面產生反射波的原理,測出從發射波發出到反射波返回整個過程所需要的時間。根據超聲波物位計發出和接收超聲波的時間差,從而計算出液面到傳感器的距離,即可計算出液位的具體高度。
      b)超聲波流量計利用超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速,從而換算成流量。
      注:超聲波物位計和超聲波流量計不是一樣的。超聲波流量計用的是速差法測量流體的流量!超聲波液位變送器是用液位差法測量液位高度!建議使用杭州燁立科技有限公司超聲波流量計!

      超聲波流量計量程基本參數

      可選配的傳感器
      基本型號
      測量范圍
      流體溫度
      精度
      標準外夾式
       TS-2(小型)
      YL-2000SNB1
      DN15-100mm
      -30℃~90℃
      優于 ±1%
       TM-1(中型)
      YL-2000SNB2
      DN50-1000mm
       TL-1(大型)
      YL-2000SNB3
      DN300-6000mm
      高溫外夾式
       HTS-1(小型)
      YL-2000SNB4
      DN15-100mm
      -30℃~160℃
       HTM-1(中型)
      YL-2000SNB5
      DN50-1000mm
      插 入 式
       TC-1(標準插入)
      YL-2000SNC1
      DN80-6000mm
      -40℃~160℃
      TLC-2(加長插入)
      YL-2000SNC2
      標準管段式
      標準管段式
      YL-2000SNG

      DN15-1000mm
      (詳見附錄2)

      -40℃~160℃
      優于 ±0.5%
      電  源
       一次表DC8-36V, 二次表AC220V或DC24V
      輸  入
       3路4~20mA模擬輸入,2路三線制PT100電阻信號輸入
      輸  出
       隔離 RS232/RS485 輸出,2 路隔離 OCT輸出,1 路隔離 4-20mA 輸出( 無源 )
      通信協議
       METER-BUS協議,MODBUS 協議,富士擴展協議,簡易水表協議

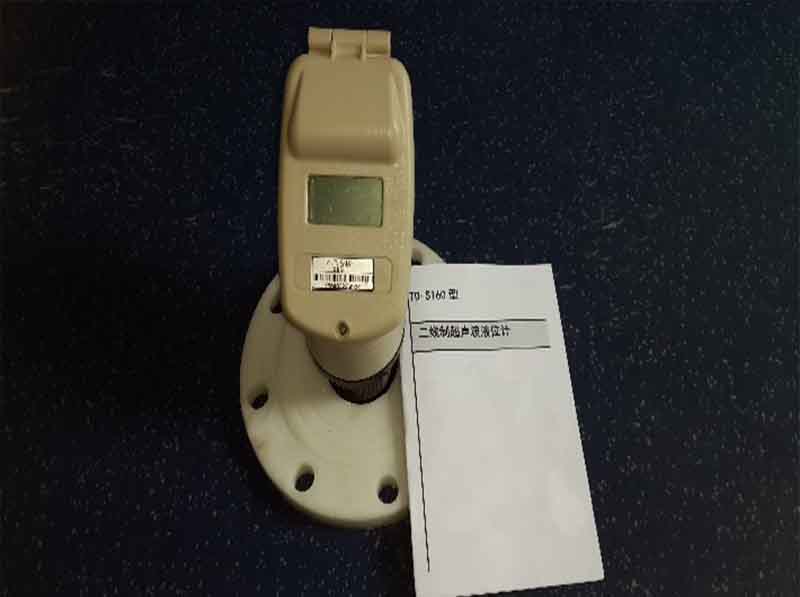

      法蘭超聲波液位計實物圖

      超聲波物位計用途:
      超聲波物位計液位和料位測量是工業上經常遇到的一個問題,超聲測位技術有很多優點,它不僅能定點和連續測位,而且能方便的提供遙測或遙控所需的信號。與放射性測位技術相比,超聲技術不需要防護,與激光測距技術相比,它又有簡單和經濟的優點,同時超聲技術一般不需要運動部件,所以在安裝和維護上又相應比較方便。超聲波物位計可廣泛應用于石油、礦業、發電廠、化工廠、水處理廠、污水處理站、農業用水、環保監測、食品(釀酒業,飲料業、添加劑、食用油、奶制品)、抗洪防汛、水文監測、明渠、空間定位等許多行業。


      超聲波物位計的液位測量方法:
      (1)連續測量法。
      超聲波連續測量液位大部分采用超聲脈沖回波法。它的工作原理如圖1所示,將超聲波探頭安裝在貯罐底部,位于貯罐壁外。探頭發射的超聲脈沖,穿透貯罐壁,在被測液體介質中傳播至液面,經液面反射后再通過液體介質、罐壁,返回到超聲波探頭被接收,測出超聲波脈沖在液體中往返所需要的時間,根據介質中的聲速,就可以計算出探頭到液面之間的距離,從而確定液面的高度。
      (2)定點測量法。在有些情況下并不需要知道密閉容器內液位的具體高度,只需確定液位高于還是低于某一指定高度。這就需要采用超聲波定點液位測量的方法。就目前查到的資料看來,常用的定點測量方法為透射衰減式定點液位測量法。當探頭發射的一束超聲波從容器壁外耦合到壁中時,有一部分能量會透射到容器內部的介質,另一部分能量則殘留在容器壁中來回反射,在容器壁中形成余振,直到衰減耗盡為止。
