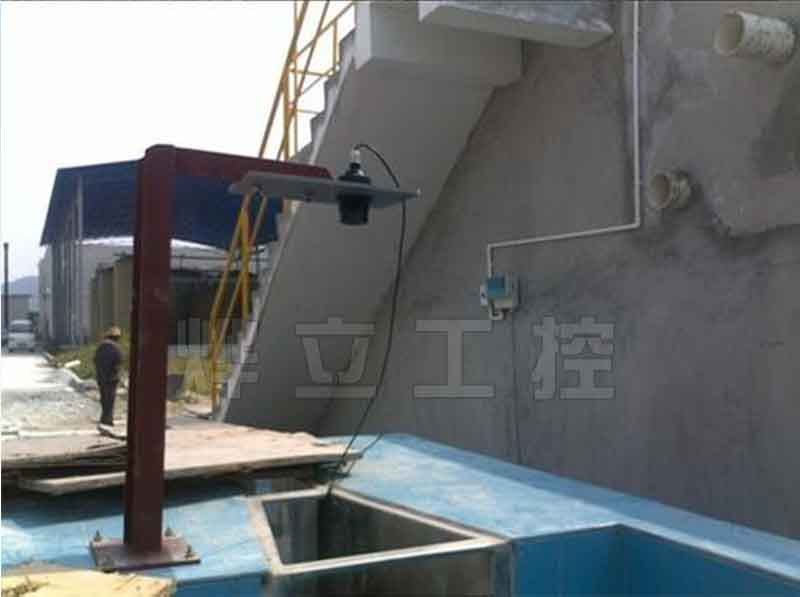

YEH6000X-T系列超聲波明渠流量計是用于測量企業自流管(渠)道污水排放計量的新型流量儀表,簡稱“污水流量計”。它廣泛用于石油、化工、紡織、制藥行業的污水排放計量，是城市污染防治和環保部門監控污水排放的必要儀表之一，也是水利部門農灌水排放計量的必備儀表。該流量計采用水力測流、超聲波測位、微電腦處理、數字顯示等技術，能在較惡劣的環境下安裝、自動計量，具有較高的可靠性和較強的抗干能力。安裝維護方便，讀數簡捷。

超聲波明渠流量計原理：
YEH6000X-T超聲波明渠流量計是根據特定形狀的巴歇爾計量槽/堰板計量槽，保證其一定液位高度，得知一定流量，選用巴歇爾槽/堰板計量槽作為特定流道，測量精度高，安裝方便，傳感器測量出液位高度，通過89C52系列單片機處理得出瞬間流量和累計流量值，流量可用下式表示：
　　Q=KHn
　　Q：瞬間流量（t/h） K：流量常數
　　H：液位高度 n：n次方值
　　瞬間流量經累計積算處理得出累計流量。



渠道超聲波明渠流量計主要技術參數：
量程：20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h
精度：1.0級
顯示儀表溫度：0℃～50℃ 　　　　　　　　　　　　介質溫度：0℃～+60℃
傳感器溫度：-30℃～+60℃ 　　　　　　　　　　　 壓力：自由流
流道形式：巴歇爾槽/三角堰板/矩形堰板　　　　　　 防護等級：IP65
供電電源：220VAC 50HZ 　　　　　　　　　　　　　前直段：1～3米
顯示：雙窗口，8位LED累計流量和4位LED瞬間流量 　 消耗功率：≤15W

巴歇爾槽明渠尺寸要求：

型號 適用渠道（寬×高） mm 最小流量 (t/h) 最大流量 (t/h) YL—20 ≥200×250 0.32 20 YL—50 ≥250×300 0.65 50 YL—150 ≥300×500 2.77 115 YL—400 ≥400×650 5.40 400 YL—900 ≥600×800 9.00 900 YL—1500 ≥840×1000 12.6 1500 YL—3000 ≥1200×1000 45.0 3000 YL—5000 ≥1680×1100 108.0 5400 YL—8000 ≥1920×1100 126.0 7200

三角堰板/矩形堰板明渠尺寸要求: 型號規格 最大流量(t/h) 適用渠道(寬×深) 最高水位 YL-Y-50 50 ≥400×350 277 YL-Y-80 80 ≥500×470 390 YL-Y-150 150 ≥600×570 484 YL-Y-250 250 ≥800×650 540 YL-Y-500 500 ≥800×650 510 YL-Y-800 800 ≥800×850 655 YL-Y-1000 1000 ≥1000×850 707
