      超聲明渠流量計_超聲波明渠流量計原理_超聲波明渠流量?jī)x

      來源: 燁立工控作者: 小楊點擊數: 時間:2025-02-14
      超聲波明渠流量?jī)x直接測量的物理量是液位。用于明渠測流量時,在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位明渠流量計的高低。杭州燁立科技有限公司YEH6000X-T明渠流量計測量量水堰槽內的水位,再按相應量水堰槽的水位流量關系反算出流量.普通明渠內流量與水位之間的對應關系,受渠道的坡降比和表面糙度影響。在渠道內安裝量水堰槽,產生節流作用,使明渠內的流量與液位有固定的對應關系。這種對應關系主要取決于量水堰槽的構造尺寸,渠道的影響減至最小。

      超聲波明渠流量計原理:
          超聲明渠流量計工作時,超聲波感器固定安裝在被測量液面上方。探頭向水面發射脈沖超聲波。聲波通過空氣到達液面,聲波被液面反射成為反射波,探頭接收反射波稱為回波。探頭下邊的校正棒也產生反射被探頭接收稱為校正波。明渠流量計根據發射波與回波、發射波與校正波之間的時差求出探頭到液面的距離。在與探頭到水位零液位的距離L減,即求出液位高度H。
         超聲波明渠流量計的探頭安裝在量水堰槽水位觀測點位置上,測量流經量水堰槽的水位。在明渠流量計安裝時,把相應量水堰槽的水位流量關系以數表形式經由按鍵裝入儀表內存儲器。明渠流量計的微處理機由測出的水位,用查表法求出對應的流量值。數表中兩相鄰數值之間的數,用線性插值法求出。

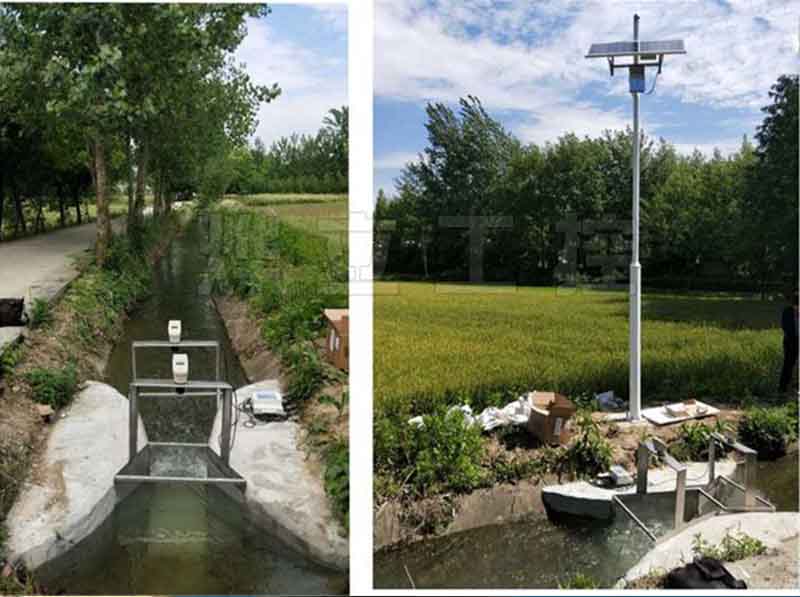

      超聲波明渠流量?jī)x現場測試

      燁立超聲明渠流量計主要技術指標:
        90°三角堰  矩形堰 巴歇爾槽 P-B槽
      精度 1. 0-5.0% (和選擇的堰槽有關)
      測量液體 水、污水及其它液體
      堰槽材質 塑料、不銹鋼、玻璃鋼、水泥等
      信號輸出 4-20mA DC (可以選擇對應誇時流量或液位)
      0-5V (可以選擇對應瞬時流量或液位)
      RS-485 (數據包括時間、溫度、液位、瞬時流量、累積流量)
      顯示 4位液晶顯示液位高度;
      4位液晶顯示瞬時流量;
      8位液晶顯示累積流量;
      測量功能 瞬時流量、累計流量、液位、溫度、運行時間
      環境溫度 0 ?45°C
      防護等級 轉換器:IP65;傳感器IP67
      工作電源 24V DC 500mA

      (1)巴歇爾槽
      非滿管狀態流動的水路稱作明渠(open channel),明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司生產與超聲波明渠流量計配套使用的常用規格的量水堰槽(巴歇爾槽)。
      材質:PVC、玻璃鋼、不銹鋼可選。 流量越大,相應增加壁厚。

      注意事項

          1. 巴歇爾槽的尺寸與渠道安裝有關,請用戶根據現場情況而定。

          2. 巴歇爾槽的中心線要與渠道的中心線重合使水流進入巴歇爾槽不出現偏流。

          3. 巴歇爾槽通水后,水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。

      4. 巴歇爾槽的上游應有大于5倍渠道寬的平直段,使水流能平穩進入巴歇爾槽。即沒有左右偏流,也沒有渠道坡降形成的沖力。

      5. 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密,不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。

      序號

      流量范圍(噸/小時)

      適用渠道m(xù)m

      水位范圍

      臨界

      淹沒度%

      Q(min)

      Q(max)

      >寬×高

      h(min)

      h(max)

      1

      0.3

      19.4

      >200×250

      15

      210

      0.5

      2

      0.6

      47.5

      >250×300

      15

      240

      0.5

      3

      2.8

      115.6

      >300×600

      30

      330

      0.5

      4

      5.4

      399.6

      >450×800

      30

      450

      0.6

      5

      9.0

      903.6

      >600×1000

      30

      600

      0.6

      6

      12.6

      1440.0

      >1000×1200

      30

      750

      0.6


      常用型號規格明渠流量計安裝尺寸(單位:mm)

      序號

      喉道段

      收縮段

      擴散段

      墻高

      流量參數

      b

      L

      N

      B1

      L1

      La

      B2

      L2

      K

      D

      C

      n

      1

      25

      76

      29

      167

      356

      237

      93

      203

      19

      230

      217

      1.550

      2

      51

      114

      43

      214

      406

      271

      135

      254

      22

      260

      435

      1.550

      3

      76

      152

      57

      259

      457

      305

      178

      305

      25

      460

      638

      1.550

       4

      152

      305

      114

      400

      610

      407

      394

      610

      76

      610

      1372

      1.540

      5

      228

      305

      114

      575

      864

      576

      381

      457

      76

      770

      1927

      1.530

      6

      300

      600

      230

      780

      1350

      902

      600

      920

      80

      800

      2444

      1.521


      (2)三角堰

      材質

      ◇  PVC、玻璃鋼、不銹鋼可選。 流量越大,相應增加壁厚。

      注意事項

      ◇   三角口處的尺寸準確、緣臺平直、光滑。板面光滑、平整、無扭曲。

      ◇   三角堰的中心線要與渠道的中心線重合。

      ◇   j為堰板嵌入渠道墻的部分,尺寸請用戶根據現場情況而定。

      常用型號規格明渠流量計安裝尺寸(單位:mm)

      序號

      流量范圍(噸/小時)

      適用渠道

      B

      He

      p

      流量參數

      Q(min)

      Q(max)

      >寬×高

      n

      C

      1

      0

      20

      >275×220

      275

      110

      110

      2.5

      5083

      2

      0

      40

      >360×288

      360

      144

      144

      2.5

      5083

      3

      0

      80

      >475×380

      475

      190

      190

      2.5

      5083

      4

      0

      182

      >660×528

      660

      264

      264

      2.5

      5083

      5

      0

      395

      >900×720

      900

      360

      360

      2.5

      5083

      6

      0

      899

      >1250×1000

      1250

      500

      500

      2.5

      5083


      (3)矩形槽

      材質

      ◇  PVC、玻璃鋼、不銹鋼可選。 流量越大,相應增加壁厚。

      注意事項

      ◇  矩形口處的尺寸要準確、緣臺平直、光滑。板面光滑、平整、無扭曲。

      ◇  矩形堰的中心線要與渠道的中心線重合。

      ◇  j為堰板嵌入渠道墻的部分,尺寸請用戶根據現場情況而定。

      常用型號規格明渠流量計安裝尺寸(單位:mm)

      號

      流量范圍(噸/小時)

      適用渠道

      B

      b

      h

      p

      流量參數

      Q(min)

      Q(max)

      >寬×高

      n

      C

      1

      0.08

      414

      >750×750

      750

      375

      308

      442

      1.5

      2406

      2

      0.10

      803

      >850×850

      850

      510

      387

      463

      1.5

      3318

      3

      0.15

      1662

      >1000×1000

      1000

      700

      501

      499

      1.5

      4669

      4

      0.19

      3332

      >1250×1250

      1250

      875

      683

      567

      1.5

      5886

      5

      0.26

      6504

      >1450×1450

      1450

      1160

      857

      593

      1.5

      8178

      6

      0.33

      12643

      >1800×1800

      1800

      1440

      1142

      658

      1.5

      10344
