詳細說明：

　　YLLDBE分體式電磁流量計測量原理是基于法拉第電磁感應定律，分體式電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接。分體電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域測量高溫,高濕,不便觀察的環境。

產品特點：
▲管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
▲測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
▲在現場可根據用戶實際需要在線修改量程。
▲高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
▲分體電磁流量計采用SMD器件和表面貼裝SMT電路可靠性高。
▲采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。
▲全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1
▲超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
▲內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間
▲具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。
▲燁立電磁流量計具有自檢與自論功能

1.3 主要技術參數

口徑	DN4 - DN1200
精度	±0.5%、±1.0%
電極材料	316、316L、Hb、Hc、Ti、Ta、Pt
內襯材料	聚氯丁橡膠、聚氯酯橡膠、聚四氟乙烯（F4）、F46、PFA、PE
介質	導電性液體（含固液兩相）
測量誤差	±0.5%、±1.0%流量（按口徑分）
介質電導率	>5us/cm（水>20us/cm）
流速范圍	0.3-10.0m/s（流量單位可選）
連接法蘭	HG20592-97、GB9112-2000、DIN、ANSI、JIS
介質溫度	-25℃至+80℃（橡膠襯里65℃）
額定電壓	0.6MPa-4.0MPa（更高壓力可定做）
輸出信號	4~20mA電流輸出、0-5KHz頻率/脈沖輸出
防護等級	IP65，IP67，IP68（分體）
網絡功能	MODBUS、RS-232、RS-485、HART通訊接口
應用	酸、堿、給排水、食品、紙漿等
顯示	流量、正反累積流量、正反累積量差、百分比、空管比、流速
語言	中文/英文
供電電源	220VAC、24VDC
組裝形式	一體式、分體式
安裝方式	法蘭式、夾持式

二、安裝
管路設計：管路設計時應考慮下面幾個方面：
（a）盡量避開鐵磁性物體及具有強電磁場的設備，以免磁場影響傳感器工作磁場和流量信號。
（b）應盡量安裝在干燥通風、便于檢修之處，不宜在潮濕、積水地方安裝。
（c）盡量避免日曬雨淋，環境溫度不高于50℃。
（d）傳感器應安裝在水泵后端，決不能在抽吸側安裝，閥門安裝在流量計下游。

流量計安裝方法：
（a）流量計通常水平安裝，兩電極的軸線應處于同一水平位置。
（b）為防止出現負壓，分體電磁流量計的高度應低于管道的高度，或在流量計的下游側保證有一定的背壓。
（c）流量計測量內徑與管道內徑不一致時，管道內徑應大于流量計的內徑，并在它們之間加裝圓錐角不大于15°和縮管和擴管。
（d）測量液固兩相液體的流量計zui佳位置為垂直安裝，流向自下而上。
（e）為了改善渦流與流場畸變的影響，流量計安裝前、后直管段長度有一定的要求。否則會影響測量精度。
電磁流量計安裝方法示意圖

流量計安裝時對直管段要求如下表所示：

管道安裝類型	前后直管段要求
管道安裝類型	前直管段（L1）	后直管段（L2）
水平管	5D	3D
彎管	5D	3D
擴口管	10D	5D
閥門下游	10D	5D
收縮管	10D	5D
泵下游	15D	5D
混合液	30D	5D

注：表中D為管道內徑。

2.3 外形尺寸
YLDBE電磁流量計的安裝方式有法蘭式和夾持式兩種方式。
法蘭式電磁流量計外形及安裝尺寸

口徑	公稱壓力（MPa）	外形尺寸			連接尺寸
口徑	公稱壓力（MPa）	L	H	D	K	n-φ
10	4.0	200	275	90	60	4×14
15	4.0	200	280	95	65	4×14
20	4.0	200	290	105	75	4×14
25	4.0	200	300	115	85	4×14
32	4.0	200	325	140	100	4×18
40	4.0	200	335	150	110	4×18
50	4.0	200	350	165	125	4×18
65	1.6	250	370	185	145	4×18
80	1.6	250	385	200	160	8×18
100	1.6	250	405	220	180	8x18
125	1.6	250	435	250	210	8x18
150	1.6	300	465	285	240	8×22
200	1.6	350	520	340	295	8×22
250	1.6	450	575	395	350	12×23
300	1.6	500	630	445	400	12×23
350	1.0	500	690	505	460	16×23
400	1.0	600	750	565	515	16×26
450	1.0	600	800	615	565	20×26
500	1.0	600	855	670	620	20×26
600	1.0	600	965	780	725	20×30
700	1.0	700	1080	895	840	24×30
800	0.6	800	1200	1015	950	24×35
900	0.6	900	1300	1115	1050	28×35
1000	0.6	1000	1415	1230	1160	28×35

夾持式電磁流量計外形及安裝尺寸

公稱通徑	外形尺寸				重理（Kg）
公稱通徑	H	A	L	φD	重理（Kg）
10	220	90	85	50	4.8
15	220	90	85	50	4.8
25	238	108	95	68	4.9
40	256	126	105	86	5.6
50	269	139	120	99	6.8
65	288	158	120	118	7.6
80	302	182	160	132	10.2
100	325	195	180	155	13.4
125	345	215	230	176	18.0
150	370	270	230	200	24.5
200	450	340	300	280	45.0

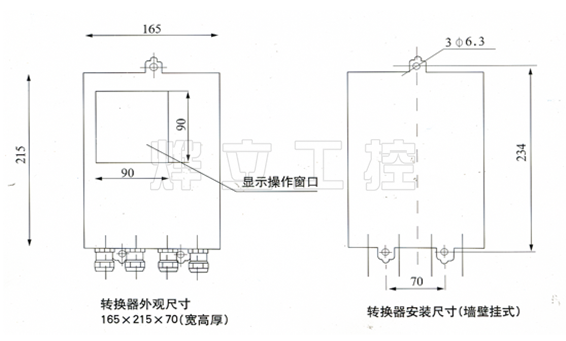

YLDBE電磁流量計的組裝形式有一體式和分體式兩種形式。
一體式和分體式電磁流量計

2.4電氣連接
2.4.1一體式411型電磁流量計接線方法
一體式接線端子表示含義如下：
I+：流量電流輸出 COM：電流輸出地 p+：雙向流量頻率（脈沖）輸出
COM：頻率（脈沖）輸出 AL：下限報警輸出 AH：上限報警輸出
COM：報警輸出地 FUSE：輸入電源保險絲 T1+：通訊輸入
T2-：通訊輸入 L1：電源輸入220VAC（24VDC） L2：電源輸入220VAC（24VDC）

附錄一 YLDBE電磁流量計的選型
選型編碼說明：YLDBE-□□□□-□□□□-□□□□-□-□□□□
A B CDEF GHIJ K L

序號	型號	規格代碼	說明
A	YLDBE		法蘭式電磁流量計
A	YLDBE		夾持式電磁流量計
B	傳感器口徑		DN10-2000
C	電極材料	1	0Cr18Ni14Mo2Ti（316L）
		2	Hc
		3	Hb
		4	Ti
		5	Ta
		6	Pt
		7	不銹鋼涂覆碳化鎢
		8	其他
D	傳感器與轉換器組合形式	Y	一體式
D	傳感器與轉換器組合形式	F	分體式
E	襯里材料	1	聚四氟乙烯（PTFE）
		2	聚乙烯（PE）
		3	橡膠
		4	F46（+不銹鋼網，DN50以上）
		5	PFA（+不銹鋼網，DN50以上）
		6	其他
F	公稱壓力	1	4.0MPa（DN10-50）
		2	1.6MPa（DN65-150）
		3	1.0MPa（DN200-1000）
G	電源	A	220VAC
		D	24VDC
		F	特殊
H	工作溫度	1	≤80℃
H	工作溫度	2	≤120℃
I	密封等級	1	IP65（防噴水型）
		2	IP67（防浸水型）
		3	IP68（防潛水型）
J	接地環	0	無
		1	一般
		2	帶頸
		3	保護
		4	接地電極
K	防爆等級	0	0無
K	防爆等級	1	Exdm ⅡCT4-T6
L	zui大流量	----	（m/h）

舉例說明：現在一臺DN200口徑的電磁流量計，電極材料為不銹鋼網+PFA，轉換器與傳感器為一體型，電源為220VAC，二只接地電極，不防爆，zui大流量為400m/h。則該臺表型號是：YLDBE-DN200-1112-0400

附錄二常用電極材料的耐腐蝕性能

電極材料	耐腐蝕性能
0Cr18Ni14Mo2Ti（316L） 1Cr18Ni9Ti（304）	用于工業用水、生活用水、污水、具有弱腐蝕性的介質，可廣泛用于石油、化工尿素、維尼綸等工業
不銹鋼涂覆碳化鎢	用于無腐蝕，強磨損性介質
哈氏合金B(yǎng)（He）	對沸點以下一切濃度的鹽酸有良好的耐腐蝕性，也耐硫酸，磷酸，有機酸等非氧化性酸、堿、非氧化性鹽液的腐蝕
哈氏合金C（HC）	能耐氧化性堿。如硝酸、酸或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性的鹽類。如Fu3+，Cu2+，或含其他氧化劑的腐蝕。如高于常溫的次氬酸鹽溶液、油水的腐蝕
鈦（Ti）	能耐油水、各種氯化物和次氯化鹽、氧化性酸、有機酸、堿等的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如果酸中含有氫化劑時，則腐蝕在為降低。
擔（Ta）	具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質腐蝕。
鉑（Pt）	幾乎適用于所有化學物質，但不適用于王水和銨鹽

附錄三 分體電磁流量計襯里材料的選擇
應根據被測介質的腐蝕性、磨損性及溫度來選擇襯里材料。

材料	主要性能	適用范圍
聚胺脂橡膠	1.很好的耐磨性能 2.耐酸、堿性能差	<45℃測中性強磨損的煤漿、泥漿和礦漿
天然橡膠（軟橡膠）	1.有較好的彈性、耐磨性 2.耐一般的弱酸、弱堿的腐蝕	<80℃測水、污水
耐酸橡膠（硬橡膠）	1.能耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉（鉀）的腐蝕 2.不耐強氧化劑的腐蝕	-25℃~+90℃測一般的酸、堿、鹽溶液

電磁流量計選型說明
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選擇電磁流量計知名廠家，選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑，流量范圍，襯里材料，電極材料和輸出電流等，都能適應被測流體的性質和性質和流量的要求。
可測量的流體
由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只要電導率大于5μ/cm的任何流體都選用相應的分體電磁流量計來測量流量，因此不導電的氣體，蒸汽，油類，丙酮等物質不能選用電磁流量計來測量流量。
傳感器口徑的確定
流量計使用流速zui好在0.3-15m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。
使用流速低于0.3m/s時zui好在儀表部位局部提高流速，采用縮管方式：
備注：異徑管的中心錐角不大于15°C時，可把異徑管視為直管段的一部分。
電磁流量計實物圖現場安裝

售后保障：
從本公司向用戶承諾，本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。
從儀表購買之日起開始計算，在質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。
