詳細說明：

衷心感謝您選購本公司YLBL型浮子流量計，燁立是專業生產浮子流量計廠家，而且玻璃浮子流量計價格優惠，浮子流量計報價請聯系客服，量大從優！玻璃轉子流量計（以下簡稱流量計）主要用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料、造紙、環保及科學研究等部門中，用來測量氣體或液體介質的單相非脈動的流量。耐腐蝕型流量計主要用于有腐蝕性液體，氣體介質計量等部門的物質生產工藝過程中用來檢測強酸（氫氟酸除外）、強堿、氧化計，強氧化性酸，有機溶劑和其它具有腐蝕性氣體或液體介質的單相非脈動餓流量。

耐腐型玻璃轉子流量計原理與結構
我廠生產的YLBL-F耐腐型玻璃浮子流量計主要有玻璃錐管、浮子、上基座、下基座、上止檔、下止檔、支承板、前后罩殼、密封圈隔膜組成，均采用法蘭連接。（法蘭接GB2555-81鑄鐵法蘭規定）其結構示意圖2-2所示，外型及連接尺寸見表1 YLBL-F型通徑為Φ80、Φ100的耐腐蝕流量計的結構與圖2-2相似，所不同的是浮子都帶導桿，使浮子上、下移動穩定并保護錐型玻璃管以免碰損。耐腐流量計與介質接觸的零件采用了高配防腐材料，因此具有良好的耐腐蝕性能，在各種腐蝕性介質的流量測量中，十分可靠有效。技術參數見表3。
表3 耐腐型玻璃轉子流量計技術參數

型號		YLBL-15F	YLBL-25F	YLBL-40F	YLBL-50F	YLBL-80F	YLBL-100F
公稱通徑		Φ15	Φ25	Φ40	Φ50	Φ80	Φ100
測量比		1:10	1:10	1:10	1:10	1:10 1:5(氣)	1:5
工作壓力（MPa）		≤0.6	≤0.6	≤0.6	≤0.4	≤0.4	≤0.4
精度等級		4	2.5	2.5	2.5	2.5	2.5
流量范圍	液體（m3/h）	16-160(L/h)	40-400(L/h)	0.16-1.6	0.4-4.0	1-10	5-25
		25-250(L/h)	60-600(L/h)	0.25-2.5	0.6-6.0	1.6-16	8-40
		40-400(L/h)	100-1000(L/h)
	氣體（NM3/h）	0.25-2.5	1-10	4.0-40	10-100	50-250	120-600
		0.4-4.0	1.6-16	6.0-66	16-160	80-400	200-1000
		0.6-6.0	2.5-25

注1：1、所有口徑流量計錐形管材料均為高硼硅硬質玻璃。2、材料根據用戶要求可作變動。
注2：法定計量單位1kgf/cm2=9.80665×104Pa,為計量方便圓整為1kgf/cm2 ≈104Pa≈0.1MPa

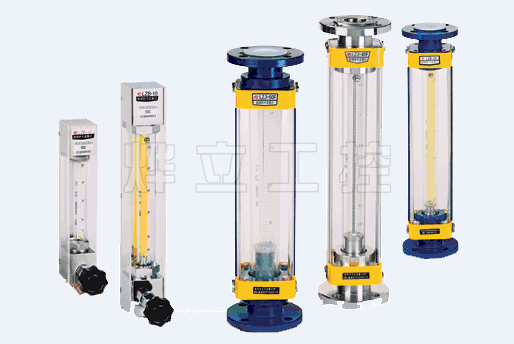

玻璃浮子流量計實物圖

玻璃浮子流量計安裝
1、流量計開箱時，應仔細檢驗，以確定儀表在運輸過程中有否損壞。基型YLBL15 —40流量計的浮子與流量計分離包裝；（浮子、說明書、裝相單等均在塑料袋里）用戶在安裝使用時，請先把流量計的上端（玻璃管子的粗端）襯套內的旋塞扭下來，將浮子放進玻璃管內，（浮子的大頭朝上）然后再把旋塞扭上去，并扭緊為止。對于YLBL型帶導桿流量計，應將防止浮子跳動的填充物取出，檢查浮子能否自由上下滑動。
2、流量計必須安裝在垂直位置上（流量計中心線與鉛垂直線的夾角不超過5℃）并有正確的支承，以防止任何應力傳入。對于新安裝管路在安裝流量計之前應將管道沖洗干凈。安裝時進口錐管的zui小錐端，即zui小數值刻度端，并位于下部。
3、為便于在使用過程中更換零件，流量計安裝時，它的周圍應留有足夠的空間。
4、為檢修、修理、更換流量計和清洗管路的需要，推薦流量計安裝旁路管。
5、流量計上游應安裝閥門，在下游5～10倍公稱通徑處安裝調節流量的節流筏。
6、為防止管路中的回流或有水錘作用損壞流量計，可在流量計下流閥門之后安裝單向逆止閥。
7、如被測流體含有較大顆粒雜質或臟物，應根據需要在流量計上游安裝過濾器。
8、如被測流體是脈動流，造成浮子波動不能正確測量時，流量計上游的閥門應全開。并設置適當尺寸的緩沖器和定值器，以防止由于壓力過分下降而能引起的回流和消除脈動沖。

玻璃浮子流量計使用
1、流量計使用時，應緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。流量計停止工作時，應先緩慢關閉流量計上游閥門，然后再關閉流量計的流量調節閥。
2、使用時應避免被測流體壓力的急驟變化。
3、按圖1所示的浮子讀數邊讀邊數。
4、浮子的工作直徑（讀數邊）如有損傷，應重新標定。
5、使用中的流量計，如發現有滲漏，應均勻地緊固壓蓋螺栓（或壓緊帽），此時應避免過分緊固而夾碎錐管。若上述方法不行，一般是密封填料失敗，應更換錐管密封填料。
6、更換密封填料、錐管或浮子時，先拆下外罩，小心均勻地扳松壓螺栓（或壓緊帽），然后拆下支承板，上下基座。在上述過程中，切勿用力過大，同時在拆下基座時要托住錐管，以免碰損錐管及浮子。
7、如錐管和浮子沾污、應及時清洗。
8、被流體的狀態（密度、溫度、壓力、粘度等）與流量計分度狀態不同時，必須對示值進行修正。
