詳細說明：

　　衷心感謝您選購本公司超聲波液位計，燁立是專業生產超聲波液位計廠家，而且超聲波液位儀價格優惠，量大從優！本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽等防腐領域。
本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

燁立的超聲波液位計具有如下特點：
l   電路設計從電源部分起就選用高質量的電源模塊，選擇進口高穩定性的元器件，YEH-KJ系列超聲波液位計幾乎可以替代同類型國外進口儀表。
l   專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
l   我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.25%～0.5%。
l   本儀表是一種非接觸式產品，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊自主選擇。
l   超聲波液位計的所有輸入、輸出線均具有防雷、防短路的保護功能。

2.1、二線制超聲波液位計技術指標
測量范圍：      5m、10m、15m 、25m（根據實測量程選定）
盲    區： 0.25m～0.8m
測距精度：      0.25%～0.5%（標準條件）
測距分辨率： 1mm
壓    力：          4個大氣壓以下
儀表顯示：      自帶LCD顯示液位或空間距離
模擬輸出：      4～20mA
數字輸出：無
供電電壓：      DC24V/1W，防雷裝置內置（可定制12V供電）
環境溫度：      －20℃ ～＋60℃   高溫需定制（可定制耐溫90℃）
防護等級：      IP65 或 IP68

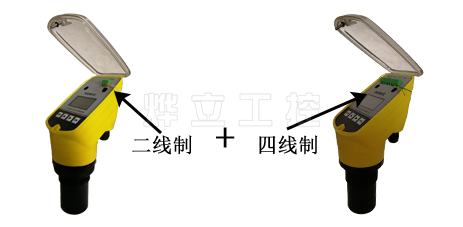

二線制與四線制超聲波實物圖

2.2、四線制超聲波液位計技術指標
測量范圍：      5m、10m、15m 、25m（根據實測量程選定）
盲    區： 0.25m～0.8m
測距精度： 0.25%～0.5%（標準條件）
測距分辨率： 1mm
壓    力：          4個大氣壓以下
儀表顯示：      自帶LCD顯示液位或空間距離
模擬輸出：      4～20mA
數字輸出：      RS485、Modbus協議或定制協議
繼電器輸出：    兩路獨立輸出
供電電壓：      DC24V/AC220V，防雷裝置內置（可定制12V供電）
環境溫度：－20℃ ～＋60℃   高溫需定制（可定制耐溫90℃）
防護等級： IP65 或 IP68

四線制超聲波液位計繼電器功能舉例說明：

（1）8米液位，要求低于2米時閉合繼電器開泵注水，高于7米斷開繼電器停泵。

可以使用下限報警繼電器實現，設置回差dL = 7 - 2 = 5 米，設置L = 2米。這樣當液位小于2米的時候，繼電器閉合，開泵注水。當液位大于7米的時候，繼電器斷開，停泵。

（2）5米液位，高于4米閉合繼電器開泵排水，低于1米時斷開繼電器停泵。

可以使用上限繼電器實現。設置回差dH= 4 - 1 = 3米，H = 4米。這樣就可實現當液位大于4米時繼電器閉合開泵排水，小于1米時停泵。
以上兩個例子都是在只使用一臺泵的情況下，利用回差控制兩個液位點的例子。對于使用多臺泵的場合，可以簡單的設置控制值即可。

3、安裝方法：
敞開式工況下一般采用支架安裝方式，本產品自帶鎖緊螺母或自主定制法蘭安裝。在池或罐安裝儀表處割一個略大于探頭直徑的圓孔（60mm），將超聲波液位計探頭放入，然后將螺母或法蘭自下而上旋緊。安裝必須保證超聲波液位計的探頭面與被測液面垂直。常見YEH-KJ系列超聲波液位計有以下三種安裝方式可供選擇。

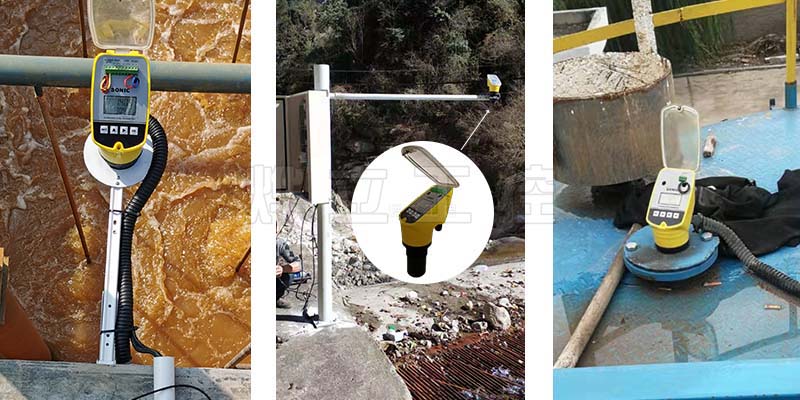

超聲波液位計三種常見安裝方式

4、安裝指導
Ø 安裝探頭時，探頭面到zui高液面的距離要大于盲區，探頭端面應伸入罐內。（加延伸管例外）
Ø 注意安裝角度，探頭應與液面垂直。
Ø 避開加料扇區。
Ø 如需在一個罐內同時安裝多個超聲波儀表，需間隔2米以上。

【現場安裝參考】
YEH_KJ2X現場安裝

【延伸管安裝】
若被測高位位于盲區范圍內，探頭須安裝在延伸管上。
Ø 延伸管直徑、長度有限制。詳見右圖。
Ø 延伸管內避免形成冷凝和粘結。
Ø 延伸管內表面應盡可能光滑（無焊接點和各種接縫）
Ø 延伸管管口須光滑。有45度的斜角較為理想。
超聲波液位計安裝示意圖

【波導管安裝】
若現場存在強烈的回波干擾（如在狹窄豎井、無法規避的臺階等），推薦使用直徑大于100mm的超聲波導波管（如PE或PVC的污水管）。波導管內表面盡可能光滑（無焊接點和各種接縫）。頂部有通氣孔。管口有45度的斜角較為理想。確保導波管不被弄臟，如果有必要，應定期清理波導管。

5、現場實體參考：
超聲波液位計現場實物圖
